3543平米7层框架结构教师学院员工宿舍楼结构施工CAD大样图

附件详情

该项目是浙江某教师学院员工宿舍楼项目，地上7层，框架结构，建筑设计面积：3543平方米，占地面积：472平方米，建筑高度：23.550m，该项目基础桩型采用钻孔灌注桩，基桩为摩擦端承桩，桩长以桩端进入持力层1m为准，基础设计等级为丙级，抗震设防烈度为6度。

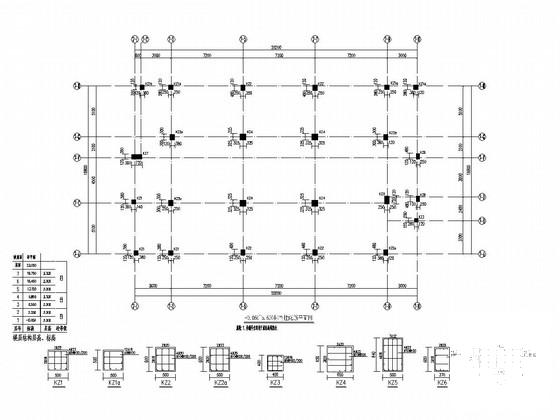

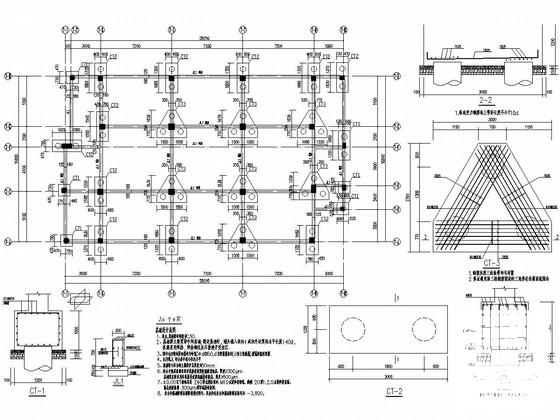

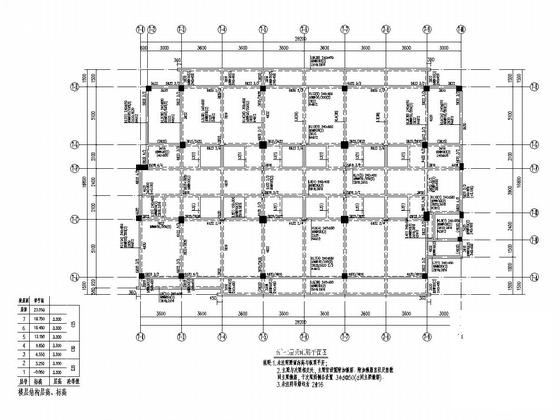

结构专业该资料包含：结构设计总说明，桩定位平面图，基础平面图，柱配筋平面图，梁配筋平面图，板配筋平面图，楼梯大样图，共计13张图。

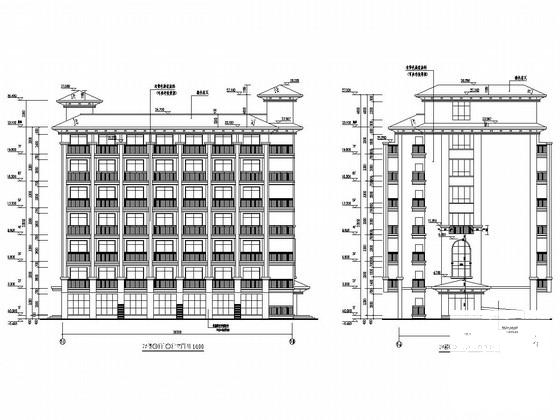

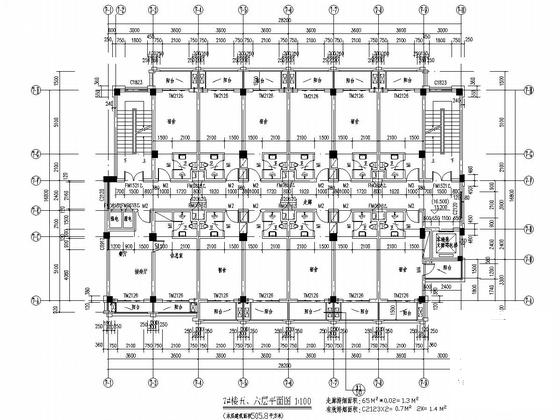

建筑专业该资料包含： 建筑施工图设计 说明，节能表，平面图，立面图，剖面图，门窗大样图，门窗表，详图大样，共计12张图。
分享投稿时间：近几年10月。
