11层剪力墙结构高职学院教师宿舍楼建筑结构施工CAD图纸

附件详情

该项目是高职学院教师宿舍楼1#楼项目，地上11层，剪力墙结构，建筑设计面积：5365.74平方米，采用静压法沉桩基础，基础设计等级为乙级，抗震设防烈度为七度。

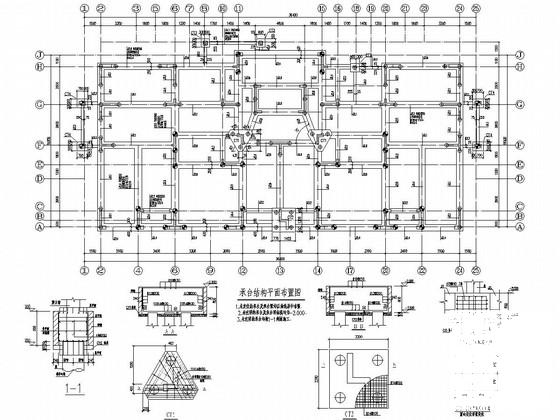

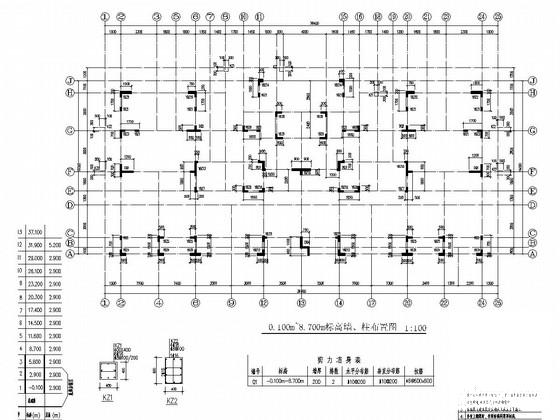

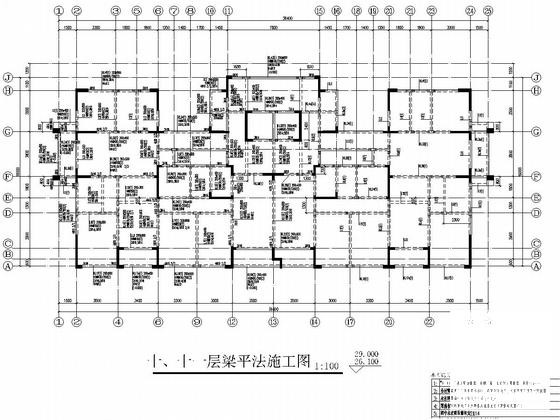

结构专业该资料包含：结构设计总说明，桩位平面布置图，承台结构平面布置图，各层 平面布置图 ，墙、柱布置图，梁平法施工图，剪力墙、柱配筋表，楼梯图等共计27张图。

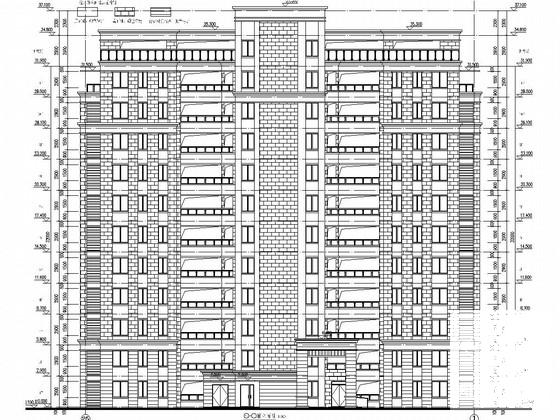

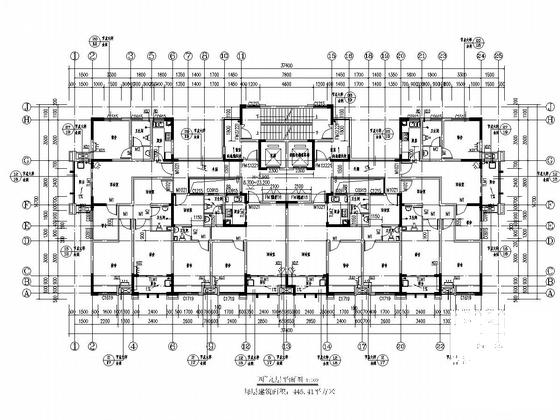

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，楼梯大样，节点详图，门窗大样及门窗表等共计20张图。
分享投稿时间：近几年10月。
