4层带内庭小学教师宿舍楼建筑结构施工CAD大样图

附件详情

该项目是小学教师宿舍楼项目，该项目整体呈矩形，长30.60m，宽31.00m，建筑檐口高度为13.48m；该项目共四层，均为宿舍，层高均为3.00m。框架结构，6度设防，采用预应力混凝土管桩基础，桩基设计等级为丙级，总建筑设计面积：3019.68平方米，占地面积：928.32平方米。

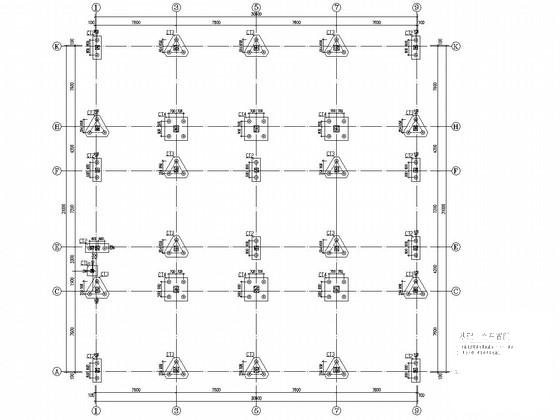

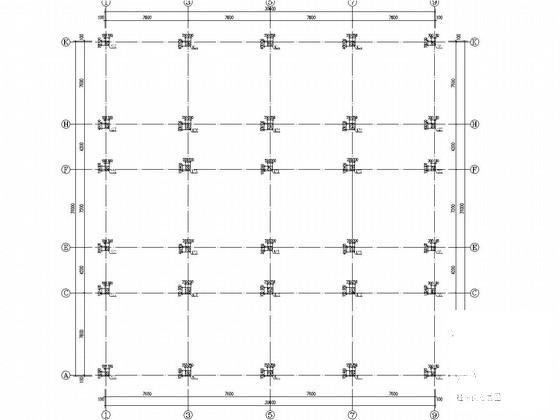

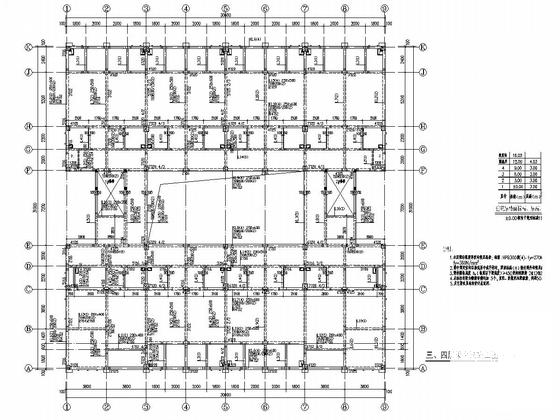

结构专业该资料包含：结构设计总说明，基础平面布置图，承台大样及桩说明，柱 平面布置图 ，基础梁平法施工图，板配筋图，梁平法施工图，隔热层结构图，楼梯大样共计15张图。

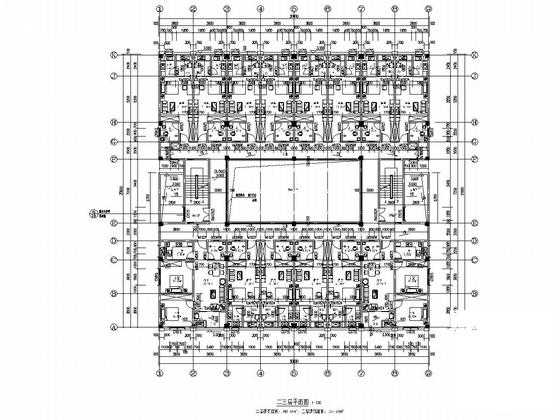

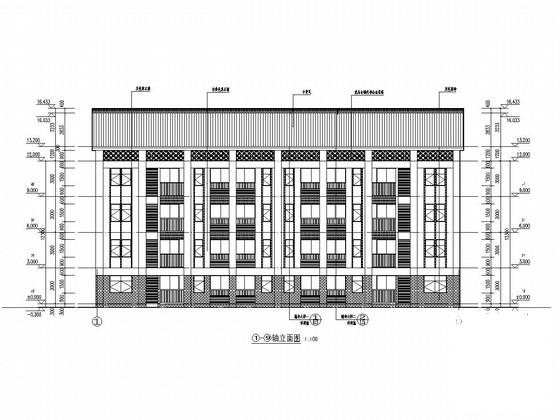

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间大样图，墙身大样图，门窗表， 节点详图 ，共计16张图。
分享投稿时间：近几年3月。
