5层异形柱框架结构研究生宿舍楼建筑结构施工CAD大样图

附件详情

该项目为理工学院学生宿舍区工程，学生宿舍(II期)五区项目。无地下室，地上四或六层，结构体系为全现浇框架（异形柱）结构，基础为预应力混凝土管桩基础，总建筑设计面积：15708平方米，抗震设防烈度为6度。

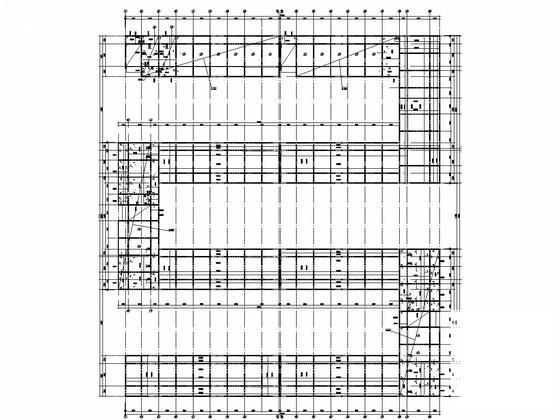

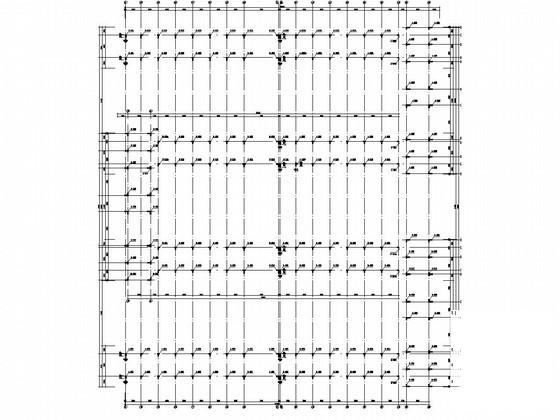

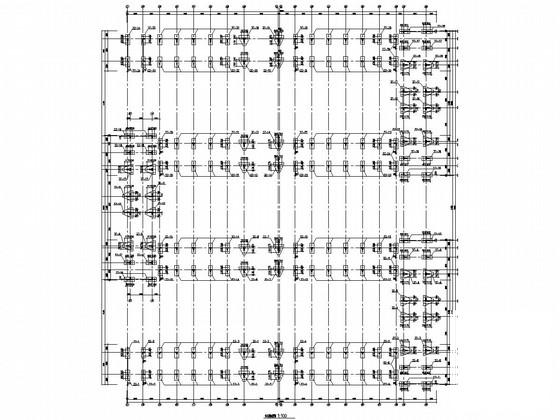

结构专业该资料包含：结构设计总说明，桩基说明及明细表，桩位布置图，基础承台、地梁平面图，柱平面布置图，顶板梁配筋图，板配筋图，楼梯详图，共计13张图。

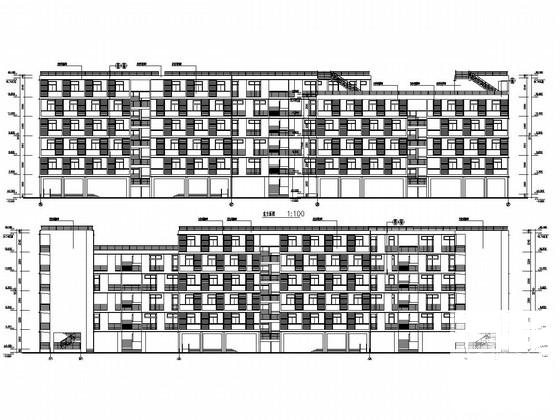

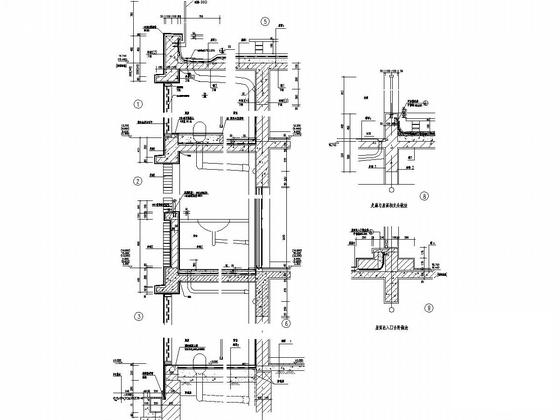

建筑专业该资料包含：设计说明及节能设计专篇，平面图，立面图，剖面图，墙身大样图，宿舍单元大样图，详图等共计20多张图。
分享投稿时间：近几年。
