600平米4层异形柱框架结构别墅结构施工CAD大样图

附件详情

该项目位于江西省，地上四层，总建筑面积为600平方米，异形柱框架结构，基础采用柱下独基，基础设计等级为丙级。抗震设防烈度为6度。

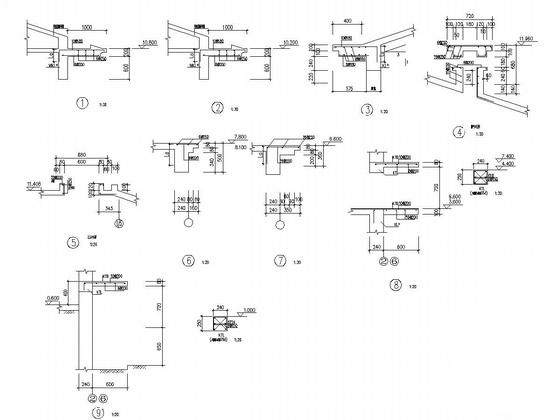

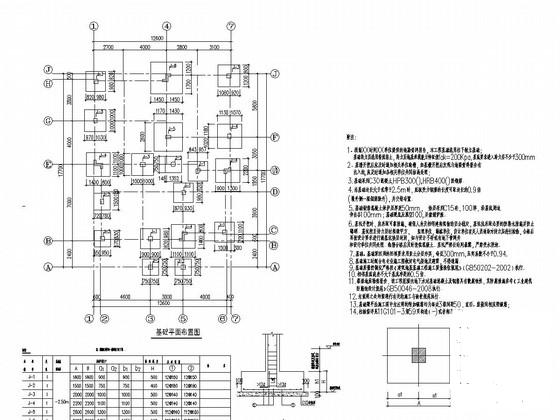

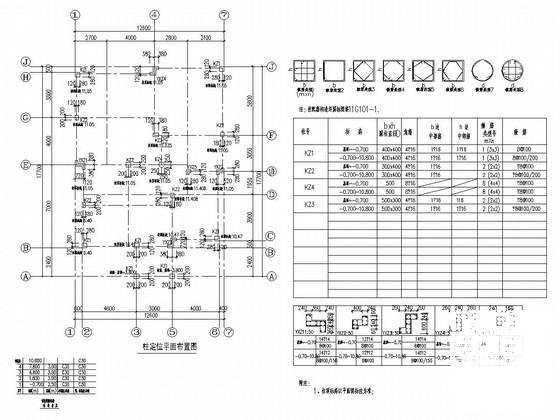

结构专业该资料包含：结构设计总说明，基础图，柱图，地梁施工图，地上各层梁、板施工图，坡屋面结构图，楼梯图，结构详图等共计11张图。

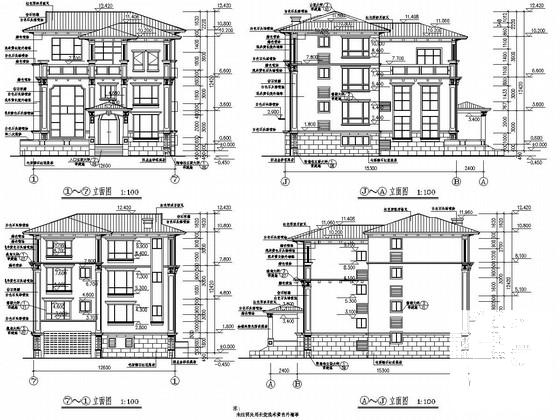

建筑专业该资料包含：平、立、剖面图，墙柱立面图，详图等共计11张图。
共计22张图。分享投稿时间：近几年6月。
