3层别墅异形柱混凝土框架结构施工方案图纸CAD
-
建筑类别：别墅
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
该资料为三层别墅异形柱混凝土框架
结构施工图
。
屋面为坡屋顶，建筑做法节点清晰，结构节点完整。
图纸说明详细，结构图纸完整，各个节点大样清晰。

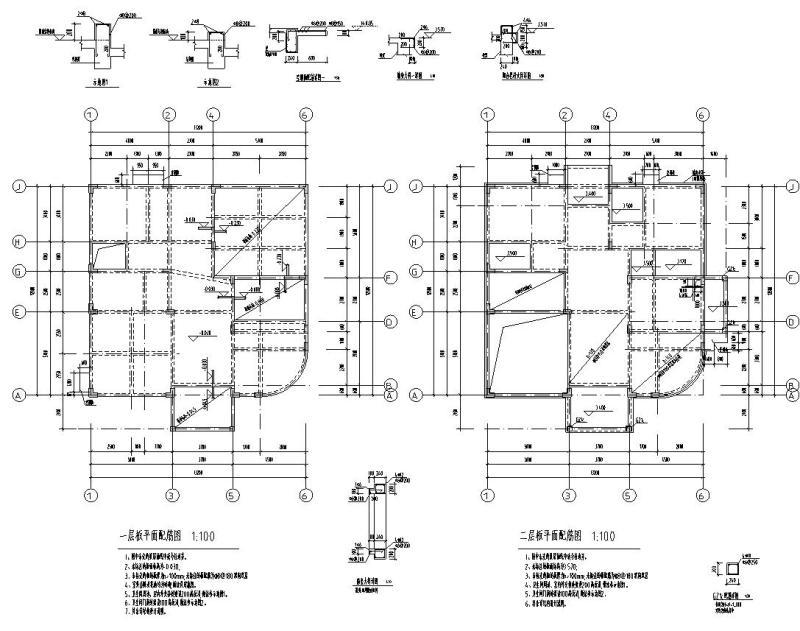

结构平面图

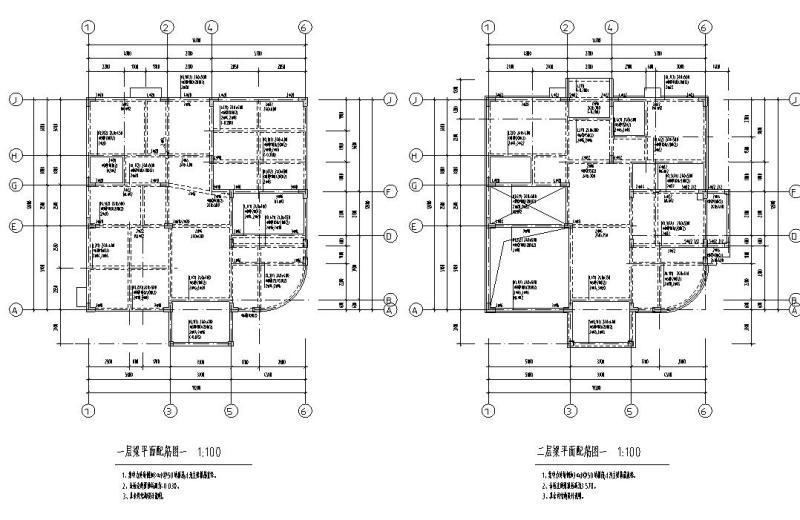

结构配筋图

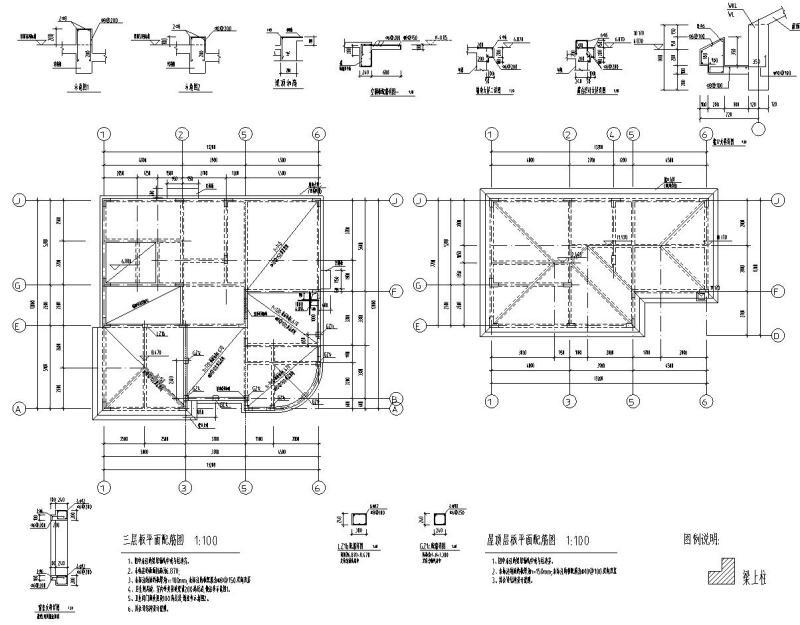

屋顶结构布置图

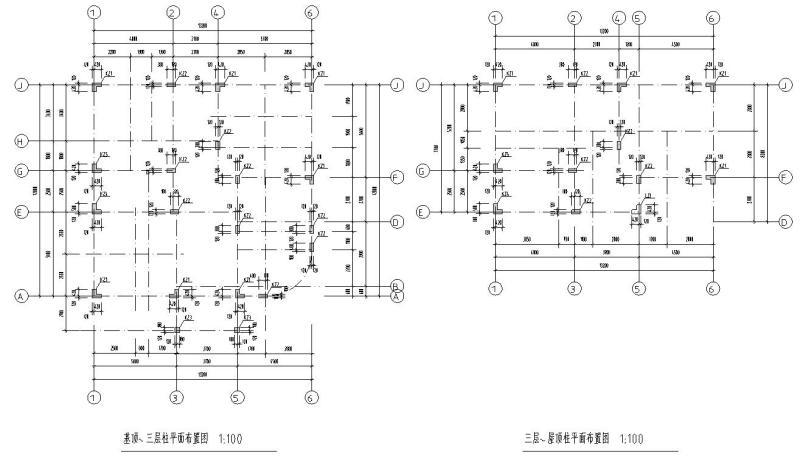

结构柱布置图

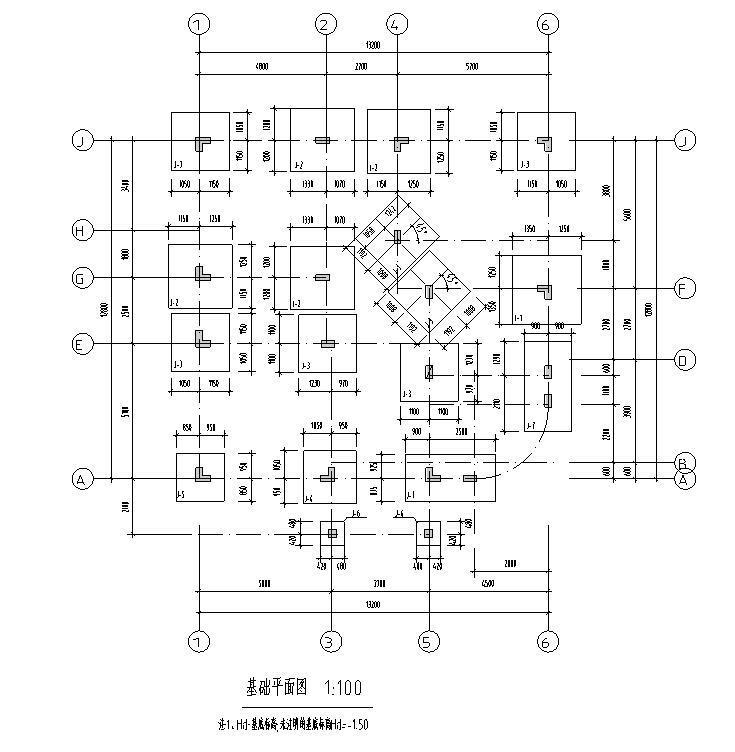

基础平面图
楼梯布置图
