单家独院式别墅建筑施工方案图纸(dwg格式CAD)(钢筋混凝土结构)

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-8-27 07:00:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 外立面材料:涂料,石材
  • 建筑结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计风格:新中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:CAD2000
户型为单家独院式,占地面积9.7米*8米=77.6平方米,高8.7米。一楼设有农具存放室、父母房、卫生间、门廊、餐厅、厨房、客厅;二楼设有儿童房、卫生间、储藏室、主卧、阳台、晒台。本户型外观造型简洁大方,色彩清新淡雅,房间尺度设计适宜,空间利用率高,明厨明卫,各使用空间都有较好的采光通风,适宜建造于平坦地带。

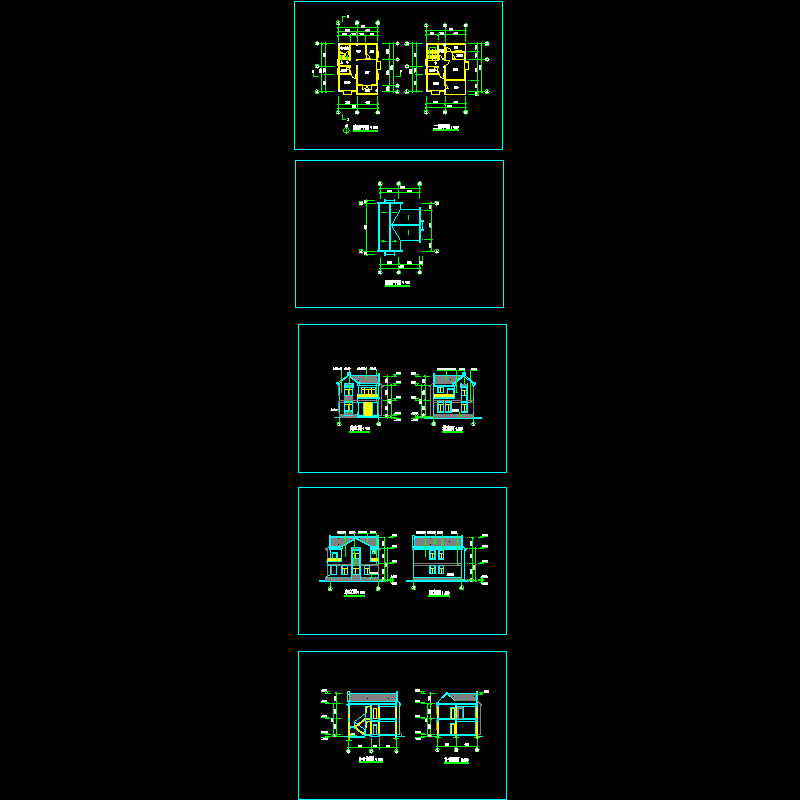

南立面
东立面
1-1剖面图
2-2剖面图
底层平面图
二层平面图
别墅混凝土施工方案 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-27 07:00:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ewsdww111dc0001w.zip

459.9 KB

下载  售价: 100 积分    赚积分
