现代风格独栋别墅建筑设计（dwg格式CAD 效果施工图纸）(钢筋混凝土结构)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：小康农居

• 建筑高度：多层建筑

• 外立面材料：石材

• 幕墙面板材料：组合幕墙

• 建筑结构形式：钢筋混凝土结构

• 图纸设计深度：施工图

• 图纸设计流派：artdeco图纸设计风格：现代风格

• 图纸设计格式：CAD2000

附件详情

户型为3层独栋别墅，占地面积140平方米，建筑面积354.5平方米，建筑总高度10.8米。

一层设有客厅、餐厅、厨房、卧室、卫生间、车库；二层设有卧室2间、卫生间2间、1楼悬空客厅；3层设有卧室2间、卫生间；本户型采用坡屋顶，红色英红瓦、白色外墙涂料、深红色面砖，外观造型简洁大方，房间尺度设计适宜，空间利用率高，明厨明卫，各使用空间都有较好的采光通风。

立面图

二层平面图

立面图

立面图一

三层平面图

屋顶平面图

一层平面图

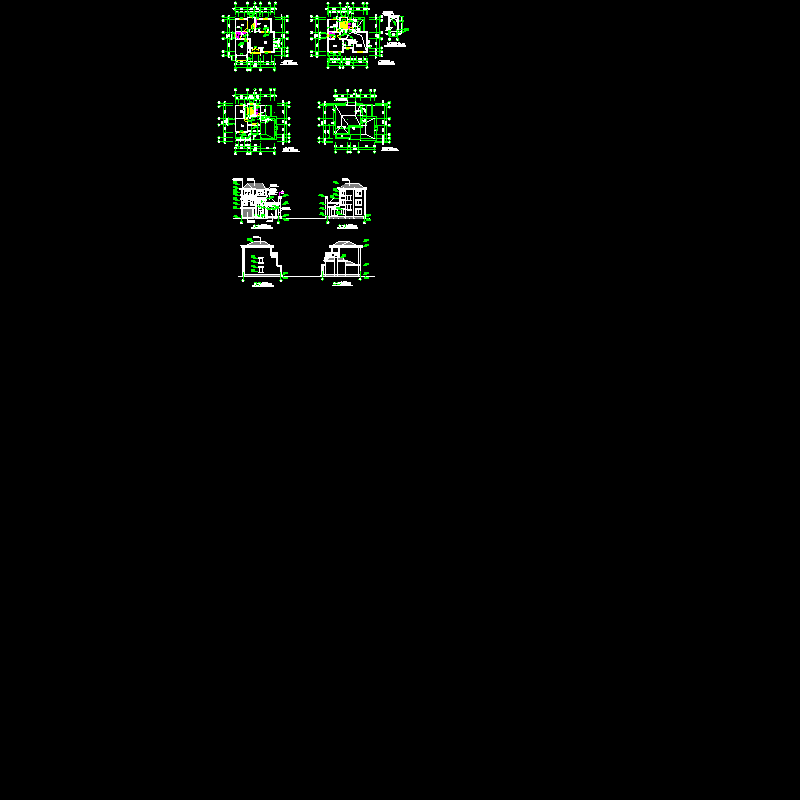

别墅施工图.dwg

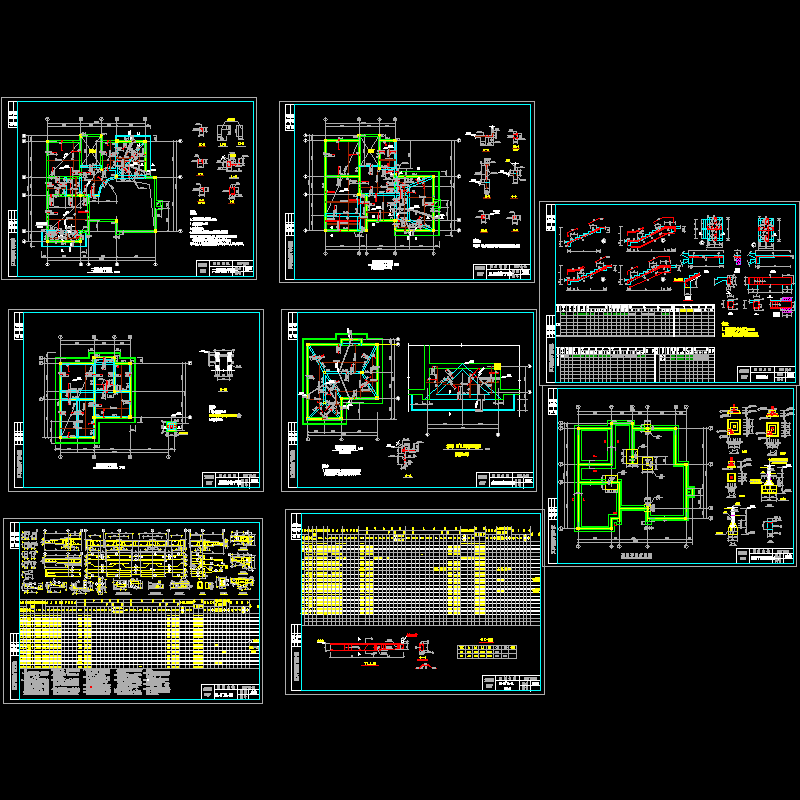

结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
