4层单家独院式框架结构别墅设计_CAD

• 建筑高度类型： 多层建筑

• 外立面材料：幕墙,墙砖

• 图纸设计深度： 施工图

• 图纸设计流派：现代

• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000

• 效果图 ：有

框架结构

户型为4层单家独院式别墅，占地面积121平方米，建筑面积390平方米，建筑高度11.6米。一层设有客厅、餐厅、厨房、洗衣间、储藏间；二层设有起居室、1楼悬空客厅、2间卧室、卫生间；三层设有起居室(带阳台)、卧室3间、卫生间、更衣室、书房；四层房间功能自定；

本户型采用坡屋顶，暗棕红色波形瓦，外观、造型简洁大方，色彩明快，整体平面布局紧凑、功能分区合理，房间尺度设计适宜，空间利用率高。

门面宽11.55米*进深11.975米

参考造价39万元

效果图

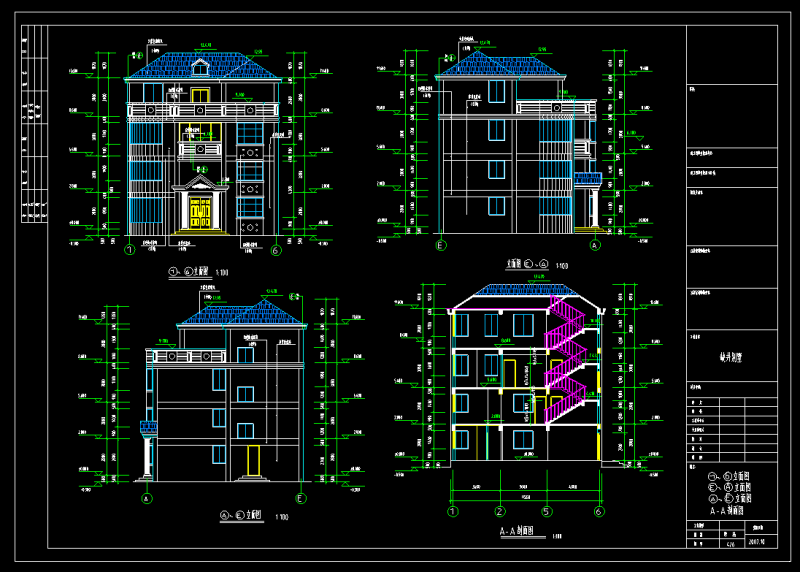

立面图

楼梯配筋图

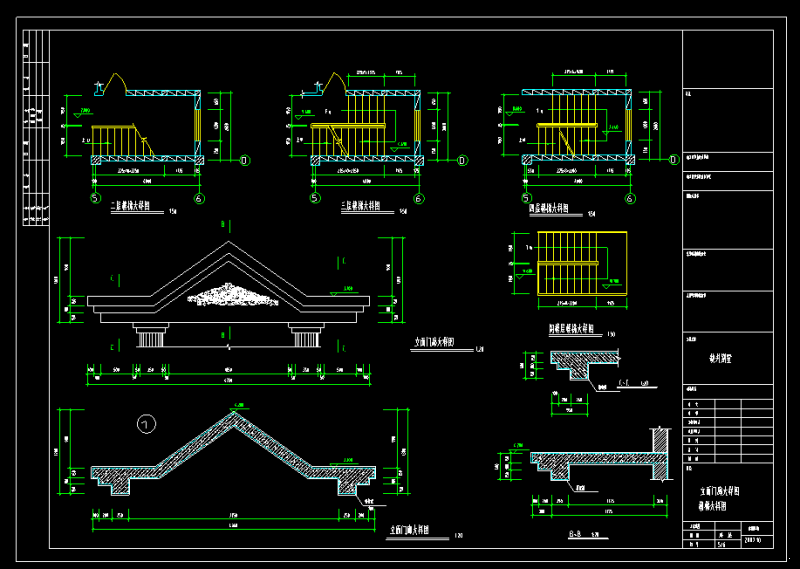

门栏大样详图

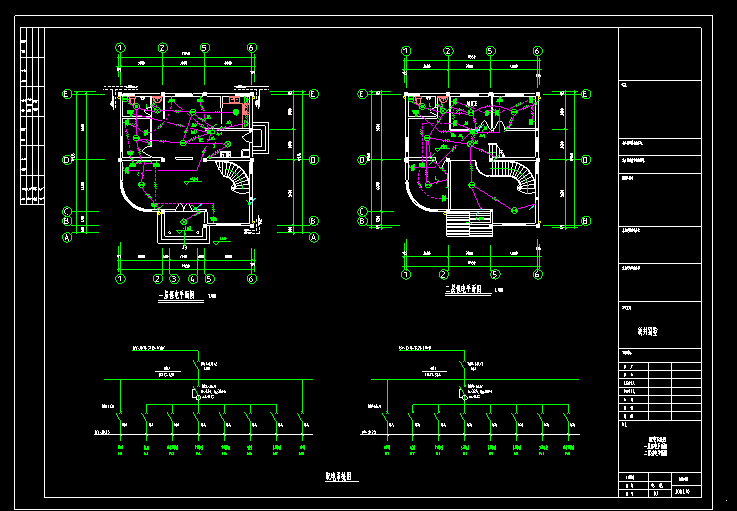

配电施工图

配电施工图1

三层平面图

一二层平面图
