地下单层框架结构单建式地下室结构施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目为安徽某单建式地下车库，地下一层建筑设计结构形式为框架结构，基础采用筏型基础加砼管桩抗拔桩，。
该资料包含：
结构设计说明
、梁板结构平面图、底板结构图、桩位平面图、大样详图等共26张图纸。

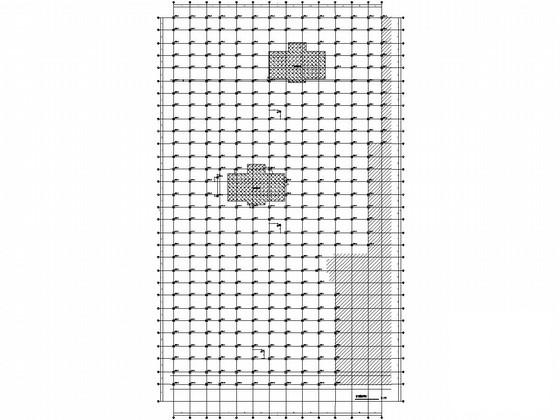

地下室底板结构平面三

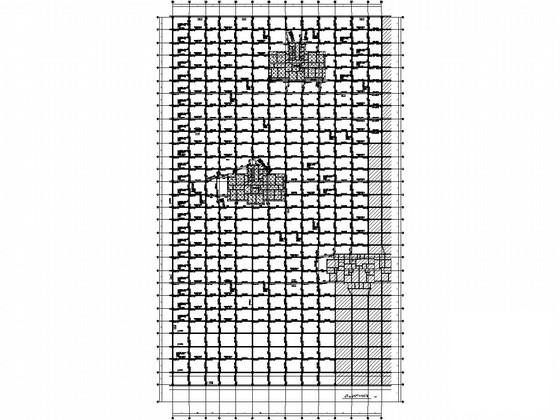

地下室桩位平面三

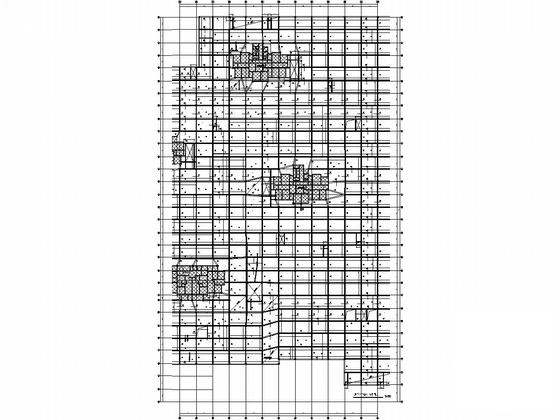

地下室顶板结构平面二

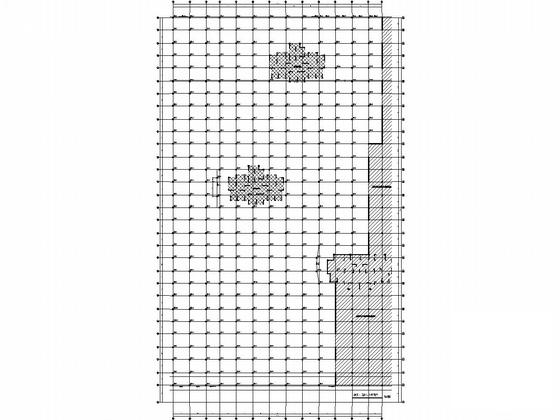

地下室墙柱结构平面三
地下室顶板梁结构平面一
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构地下室 - 1 -
框架结构地下室 - 2 -
框架结构地下室 - 3 -
框架结构地下室 - 4 -
框架结构地下室 - 5 -
框架结构地下室 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：5.45 MB
- 收藏次数：0
-
文件名称：
附件-995888980976656759560.zip
