单层框架结构地下室结构施工CAD大样图
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 设计年代：近代
附件详情
该附件为成都某单层的地下室结构，主楼以外单层地下室部分采用框架结构。基础采用独立基础和墙下条形基础，7度抗震。
该资料包含：结构设计总说明、基础
平面布置图
、底板配筋图、基础大样图、结构平面图、梁配筋图等共13张图纸。
出图时间：近代.12。
底板配筋图
地下室结构平面及板配筋图
地下室梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

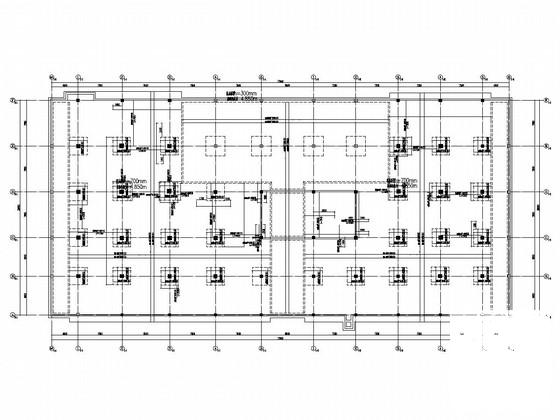

框架结构结构施工 - 1 -

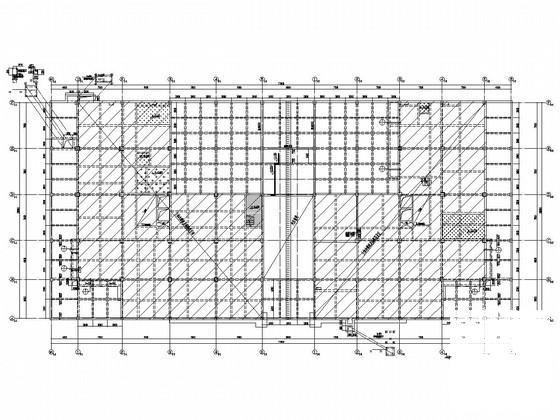

框架结构结构施工 - 2 -

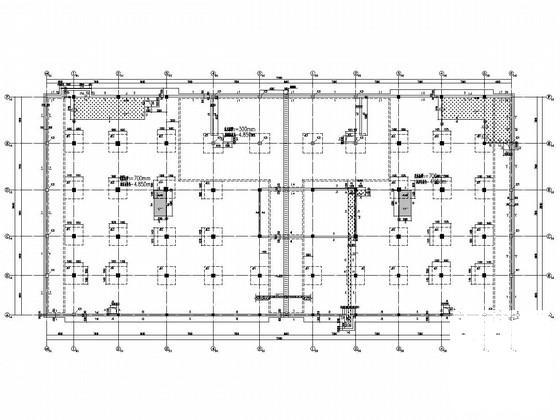

框架结构结构施工 - 3 -

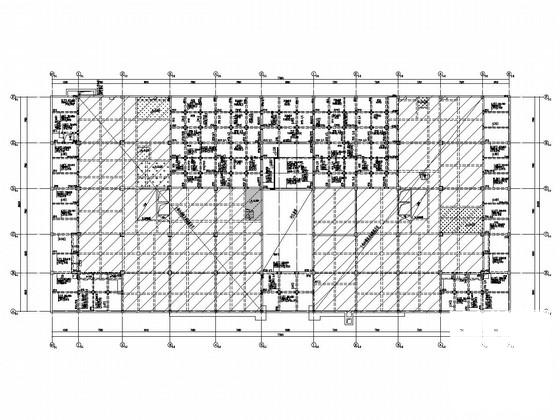

框架结构结构施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.4 MB
- 收藏次数：0
-
