单层框架结构水泵房建筑结构设计施工CAD大样图

附件详情

该项目是临时住宅用房水泵房项目，单层框架结构，总建筑设计面积：30.70平方米，建筑高度：3.35m，抗震设防烈度为6度。工程根据当地工程经验，基础采用钢筋混凝土筏板基础。

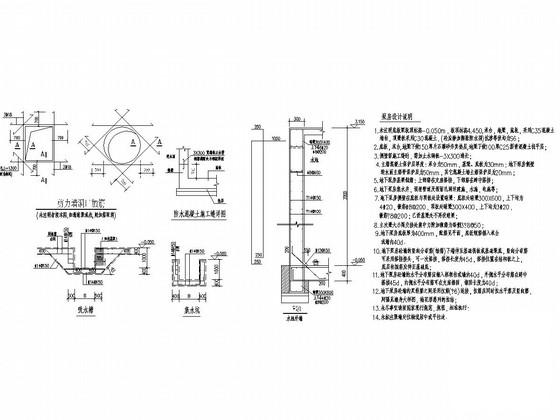

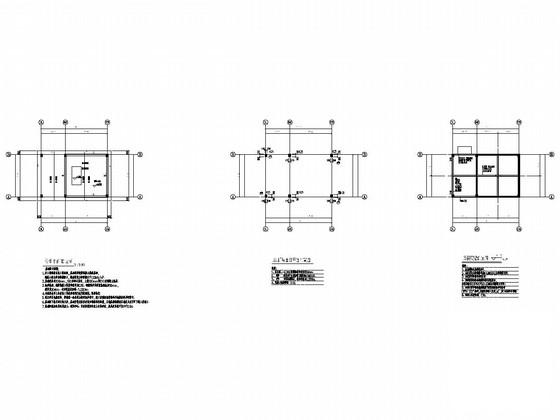

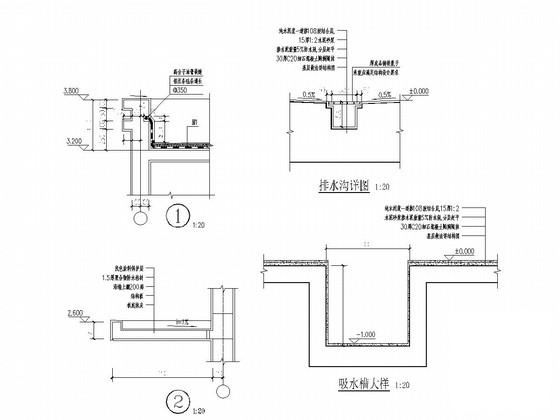

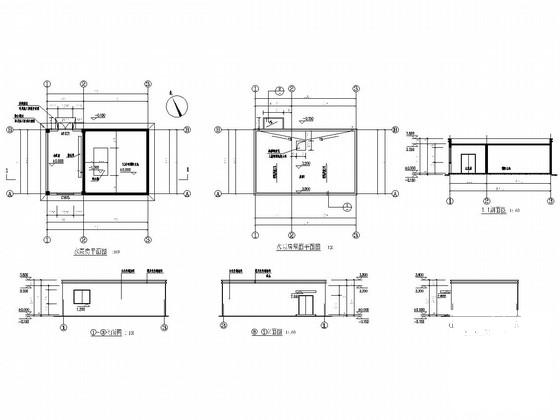

该资料包含：泵房设计说明，基础平面布置图，基础~屋面柱 平面布置图 ，屋面层梁配筋图； 建筑施工图设计 总说明，门窗表及门窗详图，平面图，立面图，剖面图共计2张图。
分享投稿时间：近几年11月。
