单层框架结构粮油加工中心结构设计施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目是粮油深加工及粮食现代物流中心车间项目，该资料包含：
结构设计说明
，基础结构平面图，框架梁结构平面图，柱结构平面图，屋面檩条、隅撑平面布置图，屋面支撑
平面布置图
等共计9张图。
分享投稿时间：近几年

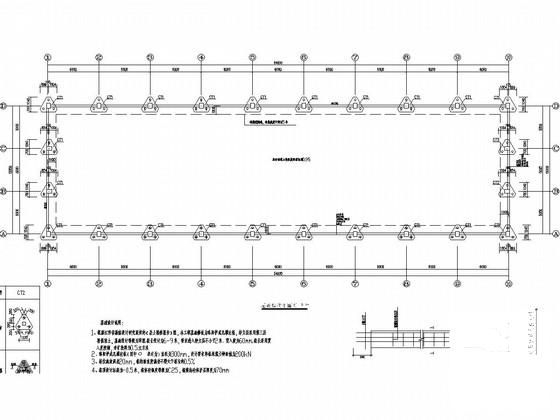

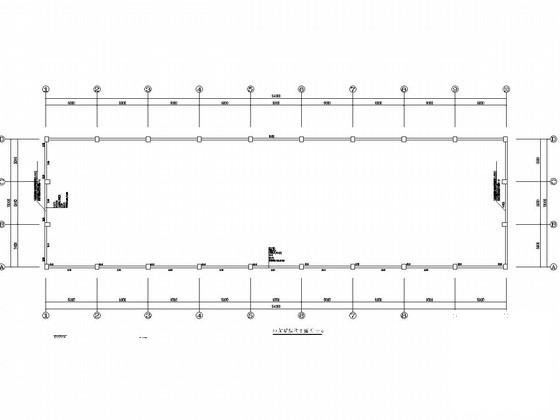

基础结构平面图 框架梁结构平面图

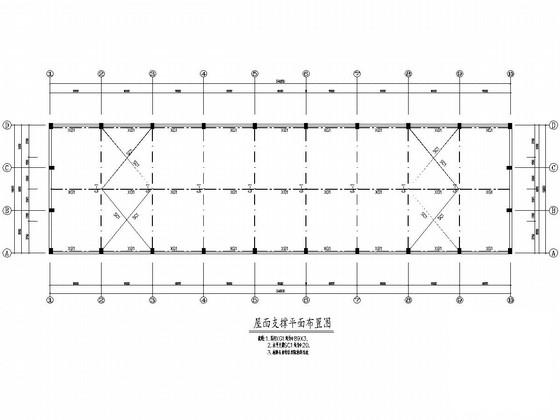

屋面支撑平面布置图

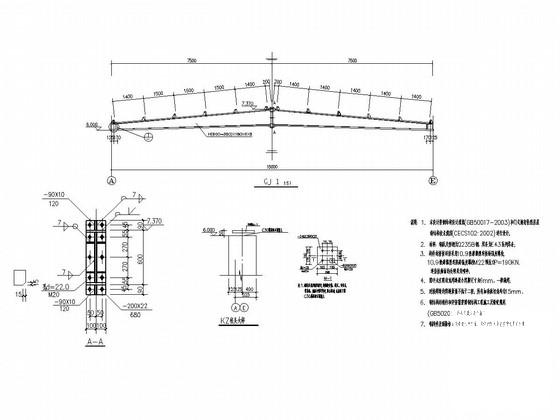

钢架详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单层框架结构设计 - 1 -
单层框架结构设计 - 2 -
单层框架结构设计 - 3 -
单层框架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.38 MB
- 收藏次数：0
-
文件名称：
附件-995888050066957958595.rar
