农产品加工配送中心结构设计施工CAD大样图

附件详情

四川某农产品加工配送中心结构图
该资料为：四川某农产品加工配送中心结构图
项目概要：该项目混合结构及管桁架彩钢结构建筑，混合结构为现浇楼板及现浇构造柱梁。
抗震设防烈度：6度
基本风压值：0.4kN/平方米
本建筑结构设计合理使用年限为25年。
结构几何尺寸：35米*79米
该资料包含：

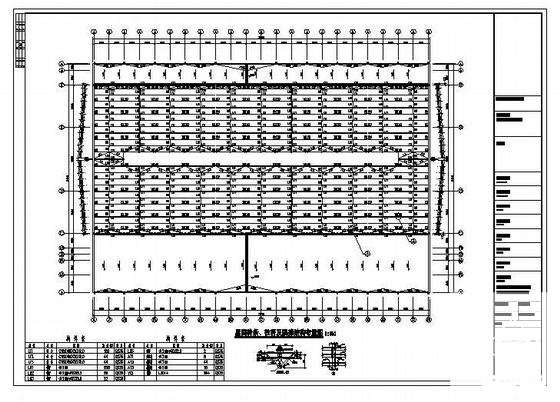

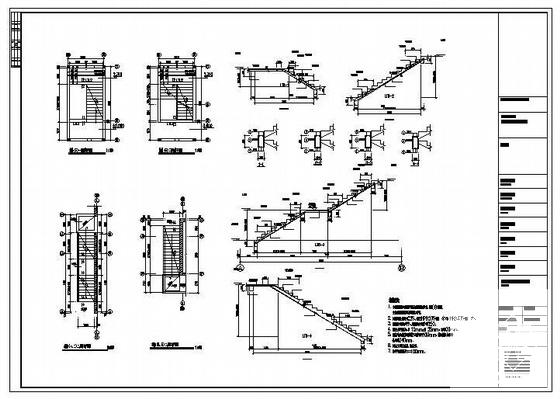

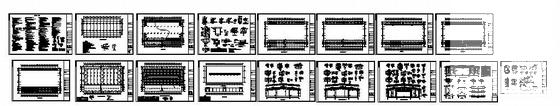

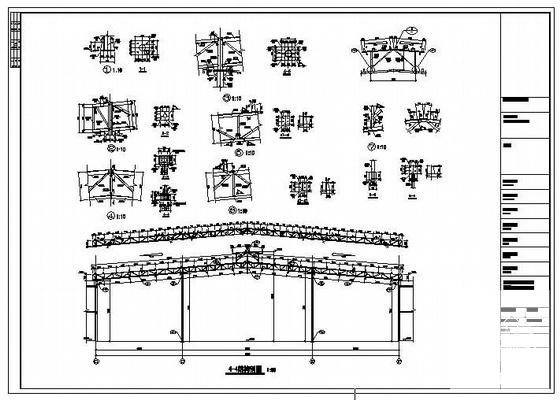

结构设计总说明、基础予埋螺栓平面图、基础平面图、基础施工大样图、底层构造柱平面图、二层构造柱平面图、底层结构平面图、底层楼板配筋结构平面图、二层楼板配筋结构平面图、钢结构柱梁结构平面图、屋面柃条、拉杆及隅撑结构布置图、天窗柃条布置图、 1-1结构剖面、结构剖面、节点大样图、结构墙架立面、楼梯施工图共17张图纸。
