水产冻品配送中心暖通空调CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑设计面积：71100平方米
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,机房,其它
• 空调系统：全空气系统
• 水系统：单式泵,双管制,异程式
• 送风方式：散流器送风
• 项目所在地：辽宁

附件详情

• 设计施工说明
• 资料目录、图例
• 主要设备表
• 制冷系统原理图
• 制冷机房大样图
• 换热站系统原理图
• 换热站大样图
• 空调水系统图
• 空调通风平面图
• 空调水管道平面图
• 机房大样图

附件详情

本项目为沈阳水产冻品配送中心暖通空调工程。水产冻品配送中心部分主要为地下车库、店铺等功能及设备用房，地下一层，地上四层，建筑面积约为71100(挑空部分按单层计算)平方米，建筑高度为22.2米。
该项目设计包括以下内容：空调采暖系统、空调制冷水系统、热力站系统、暖通空调风系统、防排烟系统、暖通空调系统自控与环保节能与卫生防疫。
该项目店铺采用全空气系统。冷冻水由地下一层制冷机房提供冷源，热源由地下一层换热站供给。空调采用两管制水系统。冷冻水及采暖均采用定压补水装置定压补水。空调水系统采用一次泵两管制系统。空调系统采用异程式两管制的设置方式：即从制冷机房分、集水器至各层水管井，接至各末端设备。空调机组夏季供冷，冬季供热。空调系统采用异程式两管制的设置方式：即从制冷机房分、集水器至各层水管井，接至各末端设备....
设计年代：近代，图纸37张。

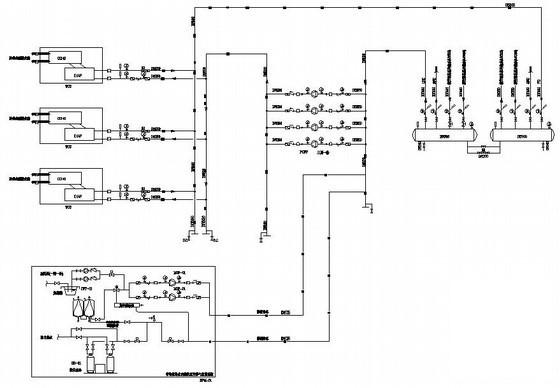

制冷系统原理图

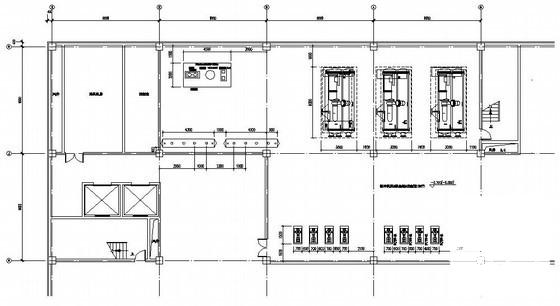

制冷机房大样图

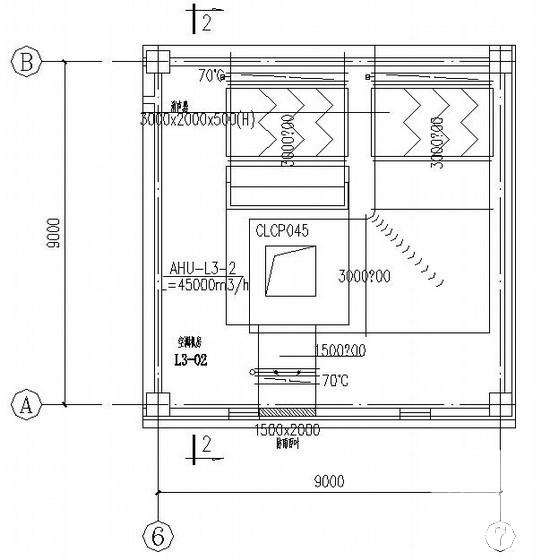

机房大样图

第 1 张图

第 2 张图

第 3 张图

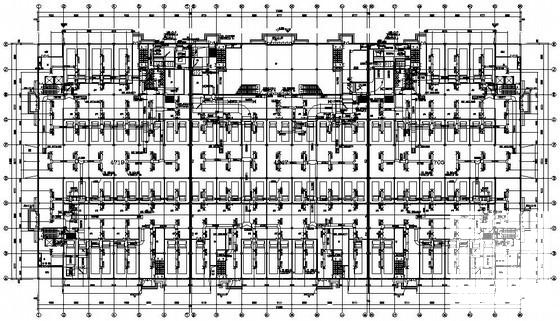

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
