[CAD]国内展新研发中心暖通空调毕业设计方案

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为北京展新研发中心暖通空调毕业设计图纸。 　　由沈阳工业大学建筑工程学院建筑设备0301班王亚杰同学设计。 　　指导教师：王 毅 　　日 期：07.06.20 　　本建筑位于北京市，地上十二层，地下一层。一到十二层为办公以及其他各种用途；一到十二层采用新风加风机盘管的空调系统；空调冷热源：来自地下室内集中制冷机房，夏季直接供应冷冻水温度为7/12°C。 　　该资料系统地下室以及电梯机房采用值班采暖，一到十二层利用市政外网直接采暖，外网为95/70℃的热水采暖系统采用单管跨越系统形式,且在供水干管末端安装自动排气阀，采暖使用的散热器为M132型铸铁散热器。 　　该资料包含设计说明，空调平面图，采暖平面图，原理图及系统图等共15张图纸。

第 1 张图

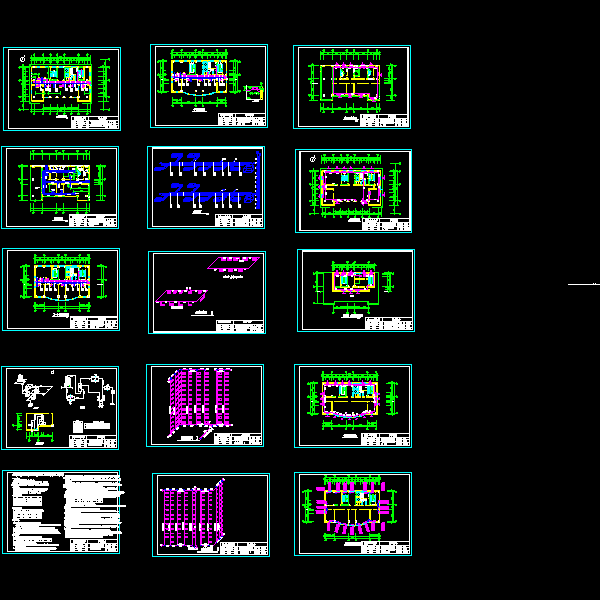

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-14 20:23:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
