国内14层商业综合楼暖通空调CAD施工图纸

hhtu3yy · 发表于 2020-2-29 20:28:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计面积：38985.5平方米
建筑地上层数：14层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
设计内容：空调,通风,防排烟,其它
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
水系统：变流量,双管制,异程式

附件详情

设计施工说明
资料目录
主要设备材料表

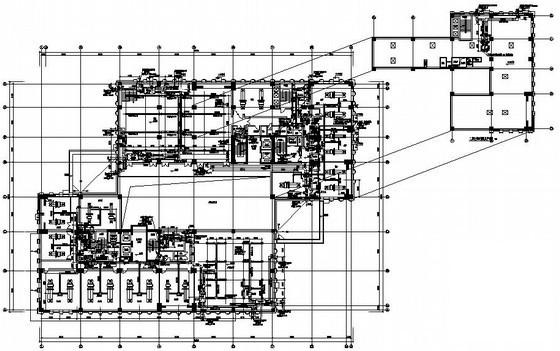

空调风管平面图
空调水管平面图
通风平面图
设备布置平面图

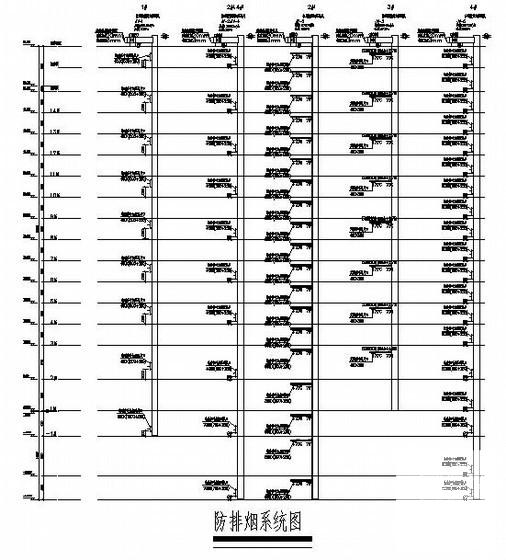

防排烟系统图

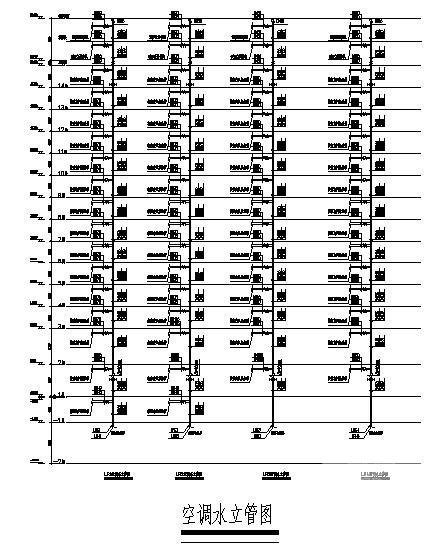

空调水立管图
锅炉房大样图

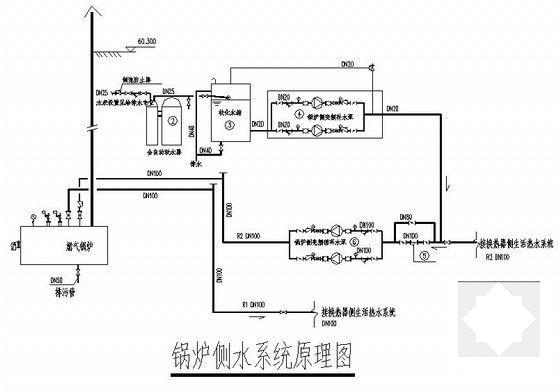

锅炉侧水系统原理图
冷机房大样图
制冷系统原理图

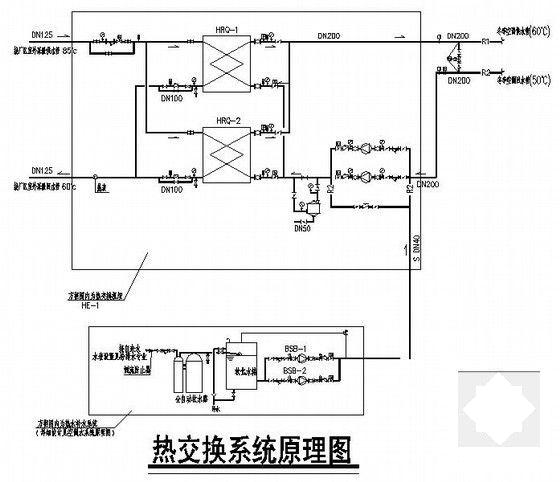

热交换系统原理图
设备安装大样图
剖面图

附件详情

本项目为北京某商业办公综合楼工程，总建筑面积约38985.5平米。该项目用途主要为酒店、写字楼为一体的综合建筑，建筑地上共十四层，地下三层均为车库，建筑为一类高层建筑，建筑高度60米。设计范围：本施工图设计内容包括空调、通风、防排烟系统的设计和地下车库的通风、防排烟设计，及锅炉房、制冷机房的设计。厨房通风及排油烟系统由甲方委托专业厂家二次深化设计及施工。厨房通风（进、排风）系统仅作路由，具体布置待二次配合深化设计。
空调设计：冷源：该项目选用2台水冷离心式冷水机组，制冷工质采用R134a以利于环保和节能。制冷机房设于地下二层，单台制冷量为1758KW,COP值5.2，冷冻水温度为7/12℃，冷却水温度为32/37℃。应甲方要求2#、3#楼分别设置冷水机组，两台机组互为备用。两个空调系统主机机组空调水系统主干管分别设置冷热表计量装置。热源：该项目热源采用市政一次水供热，一次供回水温度为85-60℃，经地下二层换热设备换热后提供空调用供回水温度为60/50℃的热媒，冬夏季手动切换。该项目生活热水采用地下一层锅炉房提供，一次供回水温度为85-60℃，经换热设备后提供热水。锅炉处设置自动控制装置气候补偿器，根据室外气候变化自动调节供热出力。
空调水系统设计：空调水系统：空调水系统为二管制变水量系统，冷水管路异程设计；空调水系统工作压力为0.9MPa ，冷却水系统工作压力为0.8MPa。。选用的冷冻水泵和热水循环泵的工作点在水泵效率曲线的高效区。系统采用变频泵定压方式，补水采用软化水....
通风设计：地下车库按防火分区设送排风，送风按4次/h ，排风按5次/h计算，平时通风采用诱导风机方式。该项目对制冷机房、锅炉房、配电室、电梯间等设备用房进行机械排风，自然补风，以满足工艺设备的要求。建筑物内所有厕所均设机械排风装置。客房内卫生间预留电源插座，排气扇用户自理，由竖井排出，厨房的换气次数按45次/h计算，排风经油烟过滤器及油烟净化设施处理后通过竖向风道排出室外....
自控设计：根据业主对该项目的使用要求及为更多的节省能源，该资料设有与该项目级别相适应的空调通风自动控制系统，具体控制内容为....
环保、节能设计....，图纸34张。
