大学计算中心暖通空调设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,教育
• 建筑高度类型：高层建筑
• 建筑设计面积：19400平方米
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计内容：空调,通风,采暖,防排烟,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统,全水系统
• 采暖系统：散热器供暖
• 水系统：同程式
• 项目所在地：山东

附件详情

• 设计与施工说明、图例
• 采暖平面
• 空调通风平面
• 机房剖面
• 空调供回水系统图
• 风机盘管机组冷凝水系统图
• 加压送风系统图
• 采暖管道系统图
• 膨胀水箱大样图

附件详情

该资料为山东济南某大学计算中心的暖通空调施工图设计；该建筑楼高九层，建筑总高度为36.7m，总建筑面积为19400m2.
设计内容：该楼的室内采暖设计，空调通风系统设计，防排烟系统设计。
采暖系统：经计算采暖热负荷约1200kW,单位面积热指标约62W/m2;供、回水温度为95/70°C,循环水量为42m3/h,水阻力为50kPa，热源由校园热交换站提供。
空调系统：采用三台风冷螺杆冷水机组，置于屋面，单台制冷量1000kW.该项目计算机房分别设置了低速风道空气调节系统;其余活动场所风机盘管机组系统(一层办公区加新风系统）；空调水系统分为计算机房、一层办公区及建筑物中区三个系统。

，图纸共25张。

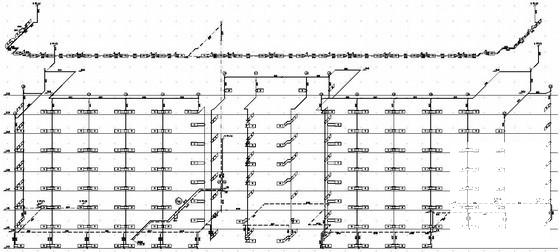

采暖管道系统图

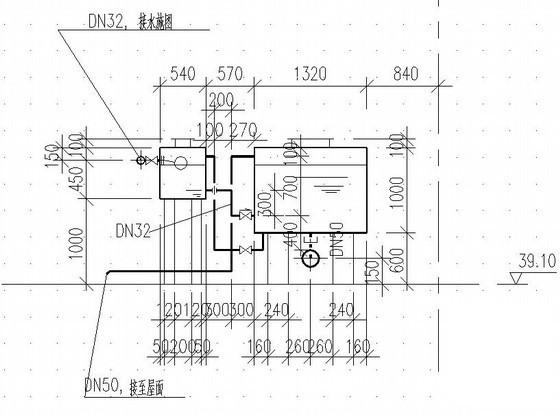

膨胀水箱详图

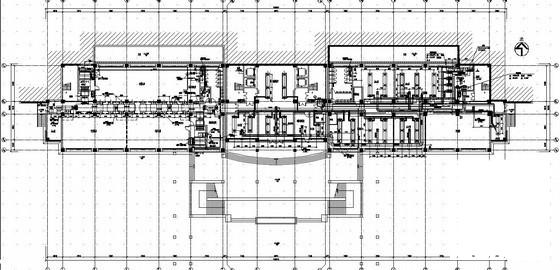

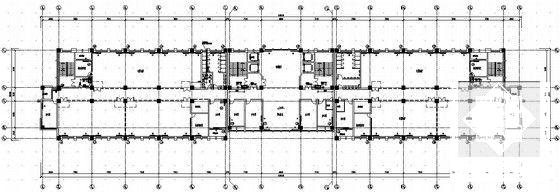

采暖平面

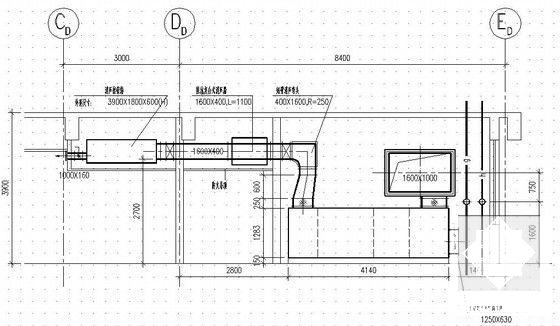

机房剖面图

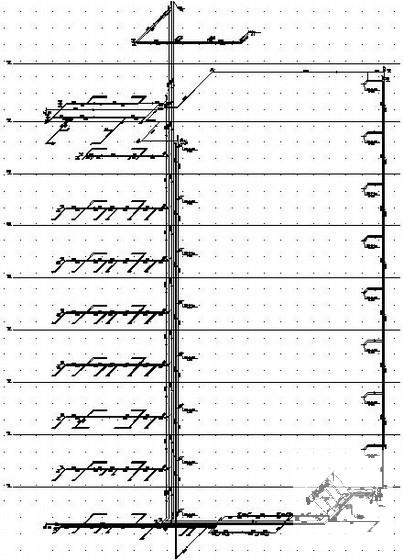

空调供回水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 13:22:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
