一份4层大学食堂采暖通风设计CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：多层建筑
• 建筑设计面积：11000平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 水系统：同程式
• 项目所在地：北京

附件详情

该项目为某大学食堂采暖通风设计图纸，建筑面积为11000m，采用散热器采暖，形式为上供下回同程式系统， 采暖热负荷为564Kw，采暖热负荷指标为q=51.3w/m，散热器采用四柱760（TZ4-6-8），标准散热量为134w/片（ T=64.5°c），散热器落地安装。

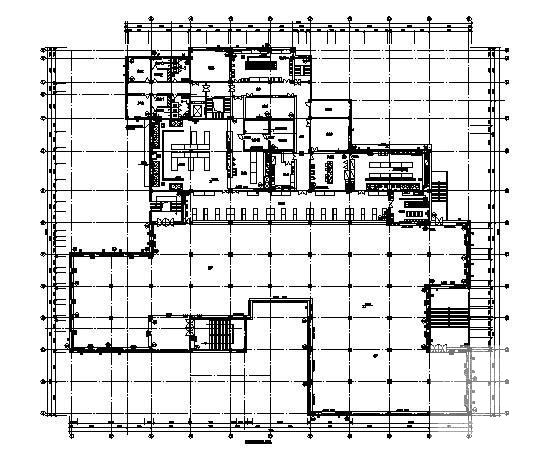

第 1 张图

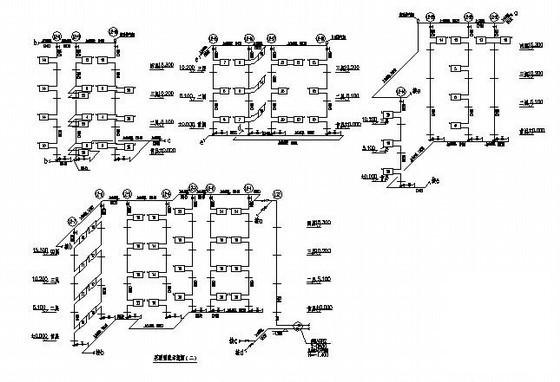

第 2 张图

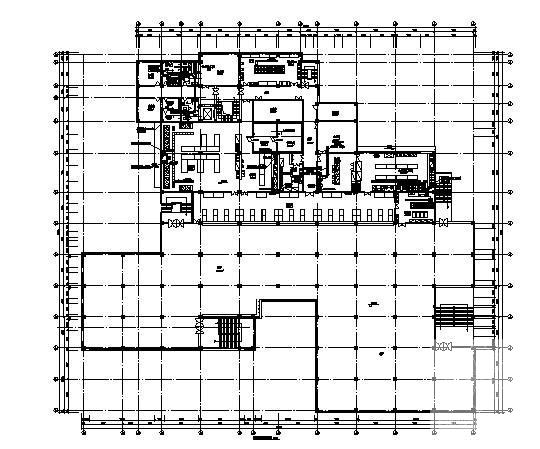

第 3 张图

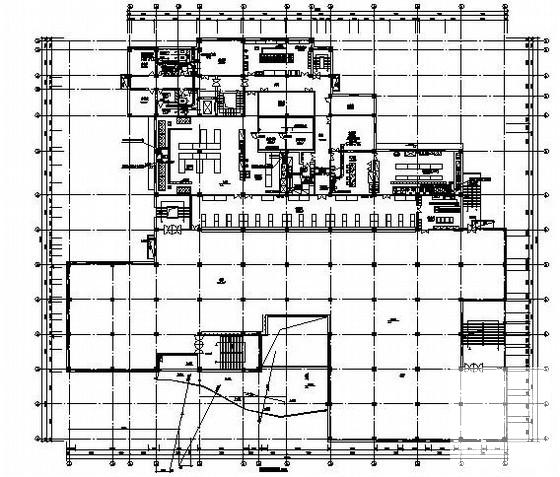

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
