3层学生食堂厨房通风系统设计CAD施工图纸

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：餐饮
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：通风,防排烟

附件详情

该项目为学生食堂，共三层；主要在厨房及其功能房间设计机械送、排风装置（包括除油烟）。
1、因厨房的工艺布置未提供相关设备的技术细节，排油烟罩的安装位置由现场确定。
2、排油烟罩须设油脂过滤器及回收装置，以满足环保要求。

2

3

4

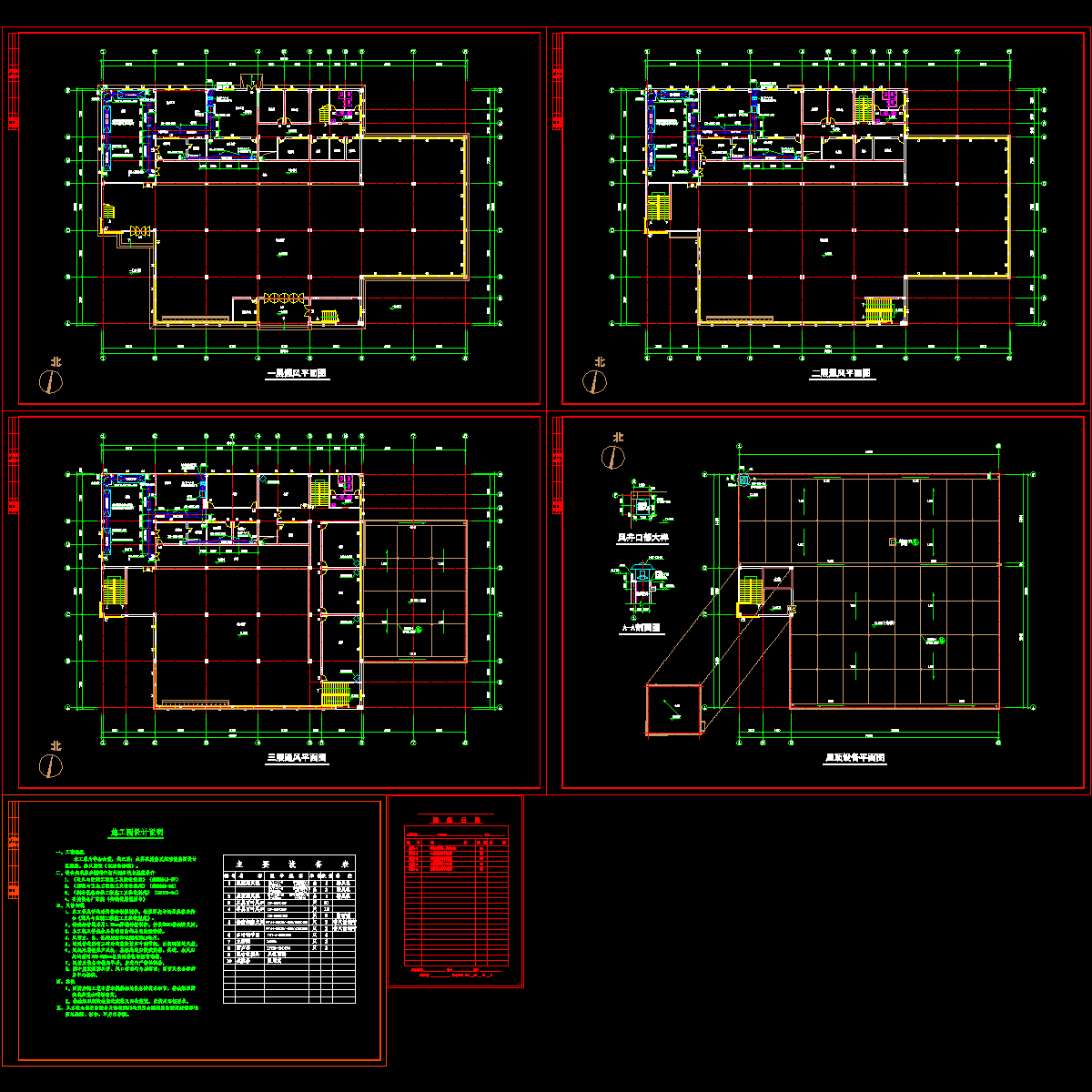

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
