8层教学楼及食堂通风防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于湖南省，是一个高等院校教学楼及食堂建筑，地上8层，总建筑面积约20500平方米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，通风平面图，楼梯间前室加压送风系统图，通风及防排烟平面图等...

二、通风及防排烟系统：

通风设计：

卫生间设机械排风，换气次数10次/h。电梯机房设机械排风，换气次数10次/h。其他教室、房间通过可开启外窗进行通风换气...

防排烟系统：

1. 2-D/2-E交2-1/2-2轴楼梯间前室不满足自然排烟条件，采用机械加压送风系统，加压风机位于屋面，火灾时开启，保证前室正压值为25-30Pa。

其他房间、防烟楼梯间、前室均满足自然排烟条件，采用自然排烟...

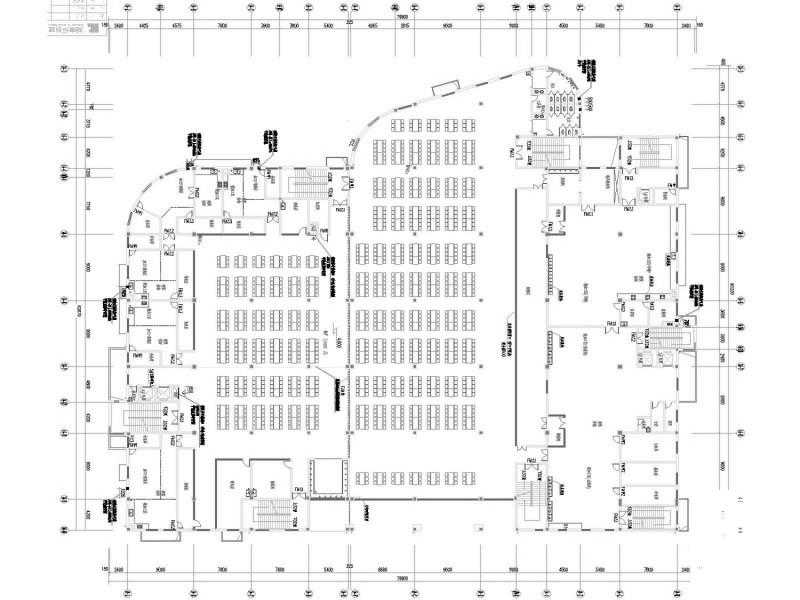

食堂一层通风及防排烟平面图

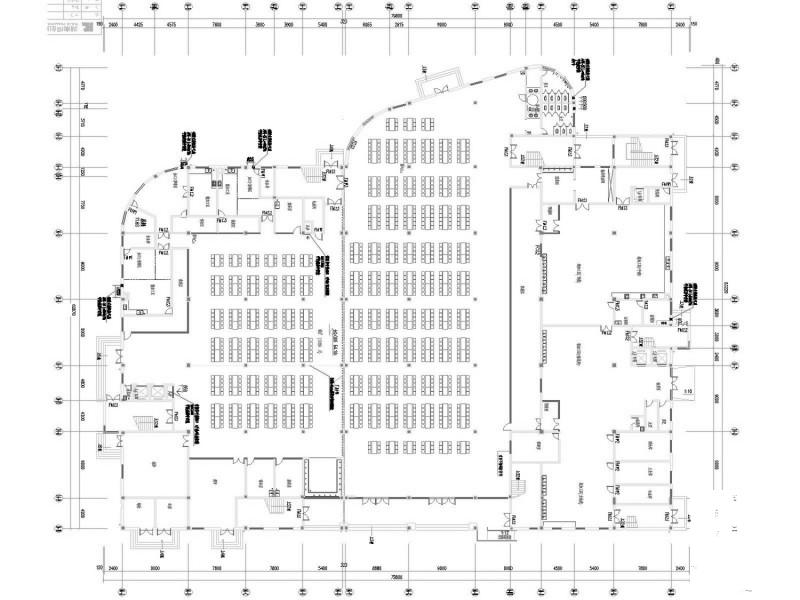

食堂二～三层通风及防排烟平面图

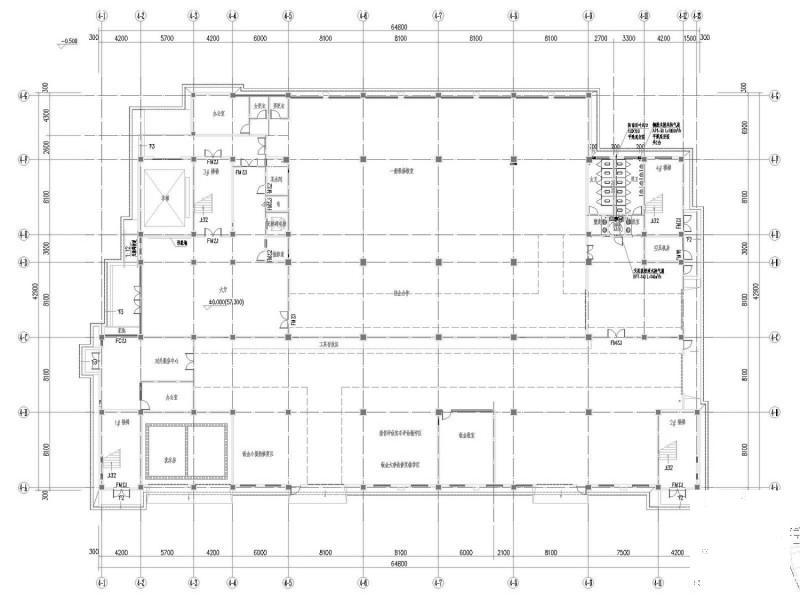

建筑艺术系一层通风平面图

汽车系一层通风平面图
