一份3层大学职工食堂改建工程给排水消防CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：餐饮
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2343.75平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 雨水重现期：20年
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 给排水设计总说明

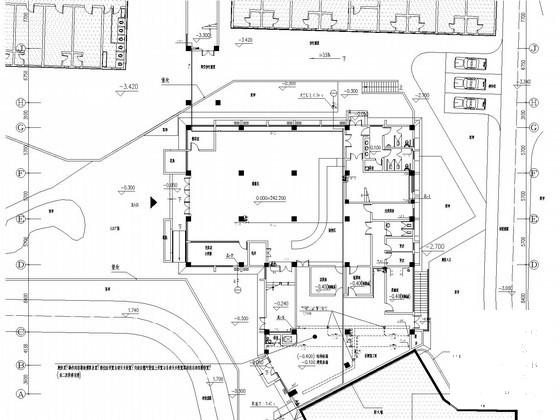

• 室外给排水官网总平面图
• 绿色建筑给排水设计说明
• 消火栓和生活给排水系统图
• 给排水平面图
• 卫生间大样图

附件详情

项目概要：该项目由厨房、餐厅等组成，地上三层，属多层公共建筑，总建筑面积2343.75m2。设计范围：建筑物内的给排水、消防等管道系统及小型给水排水构筑物。包括生活给水系统、生活污水系统、消火栓给水系统和建筑灭火器配置设计。
，共10张。

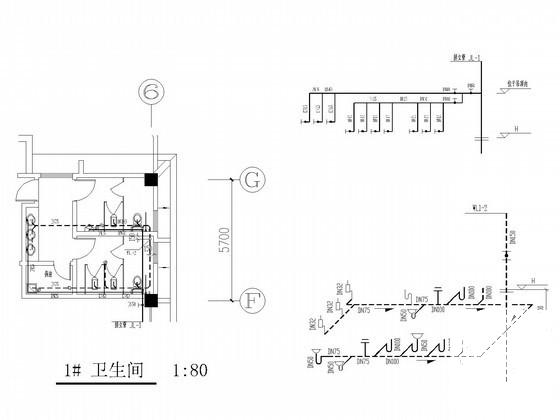

卫生间系统大样图

屋顶排水平面图

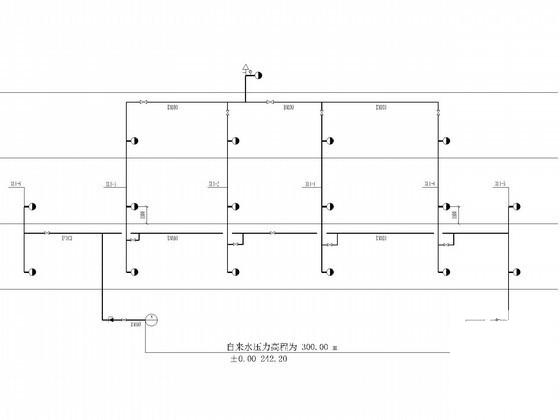

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
