一份5层水质化验中心给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2809.64平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 项目所在地：安徽

附件详情

• 给排水设计与施工总说明
• 消火栓及给排水系统原理图
• 消防水箱大样图

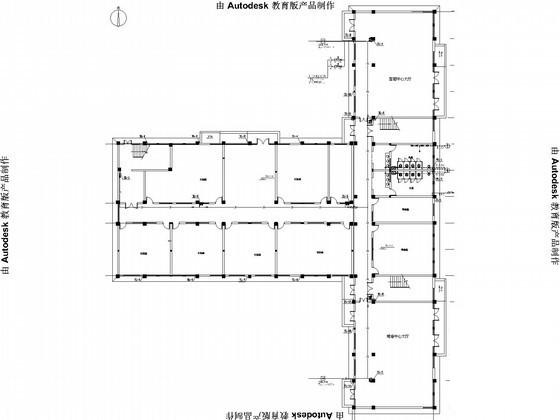

• 给排水平面图
• 卫生间给排水大样图

附件详情

该项目地上5层，建筑高度15.45米，总建筑面积2809.64米，建筑设计结构形式为框架结构，耐火等级二级，使用年限50年，建筑类别为多层办公楼。设计范围包括室内给排水、室内消火栓系统和灭火器。
，共7张。

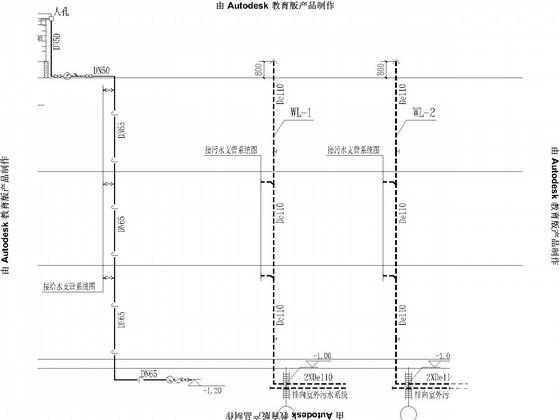

给排水系统原理图

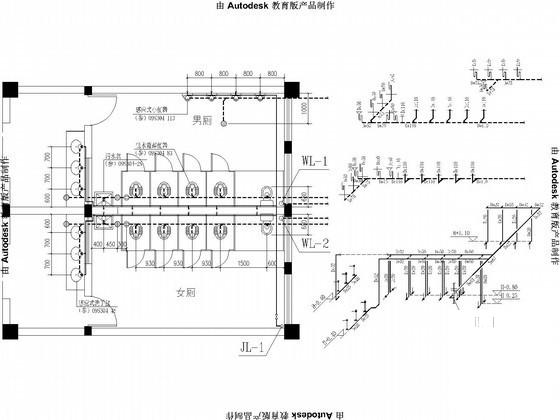

卫生间系统大样图

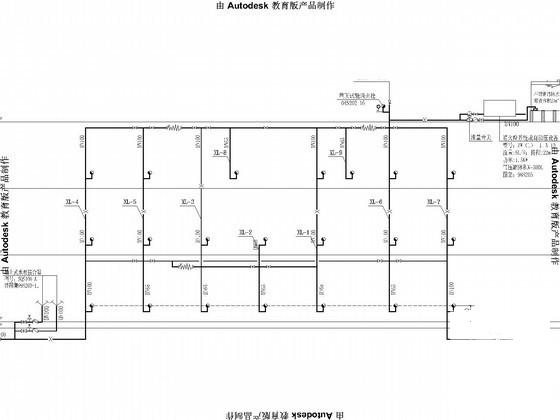

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 16:57:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
