40801.平米医学综合技能学习中心给排水消防施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:40801.01平方米
  • 图纸设计深度:施工图
  • 参考图纸:61张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 给排水平面图
  • 自动喷淋平面图
  • 雨水系统原理图
  • 凝水系统原理图
  • 废水系统原理图
  • 给水系统原理图
  • 热水系统原理图
  • 污水系统原理图
  • 消火栓系统图
  • 卫生间详图
  • 集水坑排水系统图
  • 消防泵详图
  • 消火栓泵系统展开图
  • 喷淋泵系统展开图
  • 生活给水系统原理展开图
  • 喷射型自动射流灭火装置系统原理图

附件详情

该项目为医学生综合技能学习中心楼,为一类建筑,建筑面积40801.01平方米,设计范围包括室内冷热水给水系统。
,共61张。

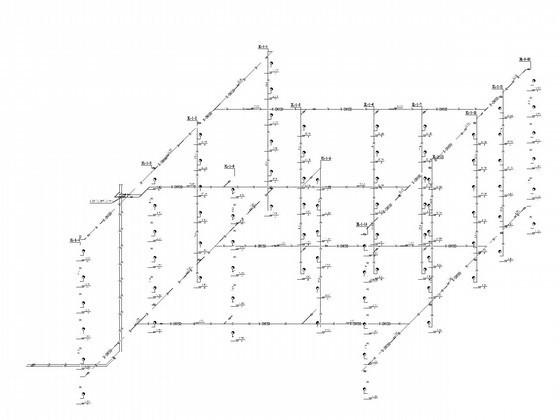

凝水系统展开图

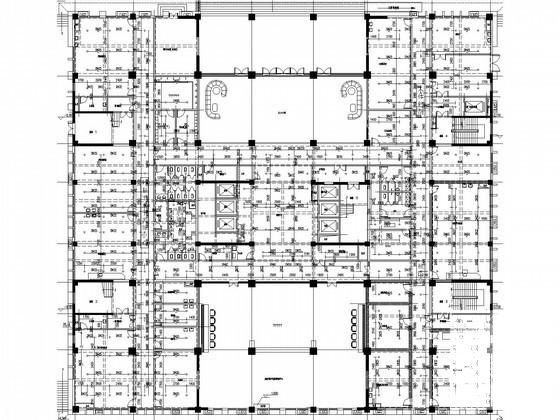

喷淋平面图

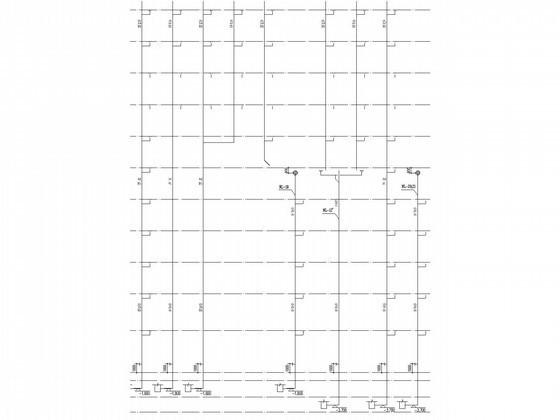

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

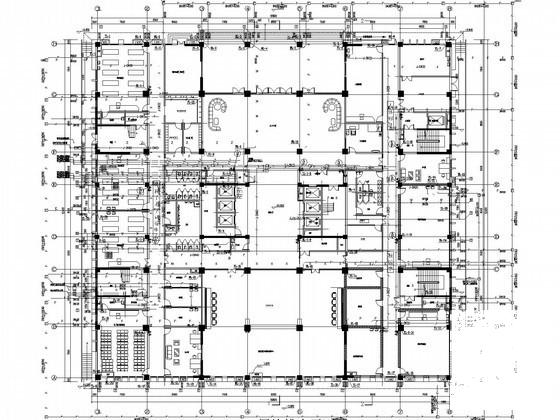

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1
  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2
  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3
  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
