超市消防给排水CAD图纸

附件详情

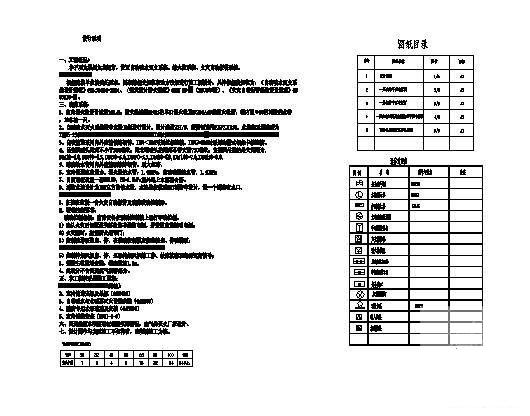

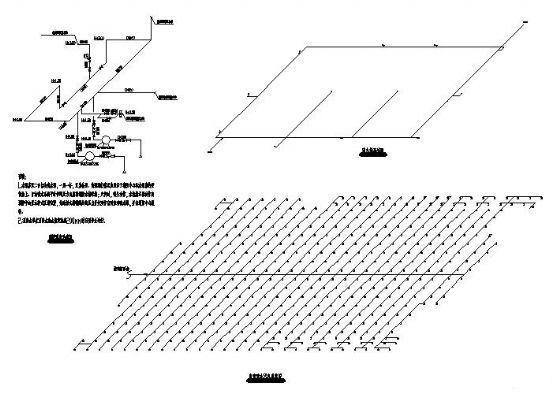

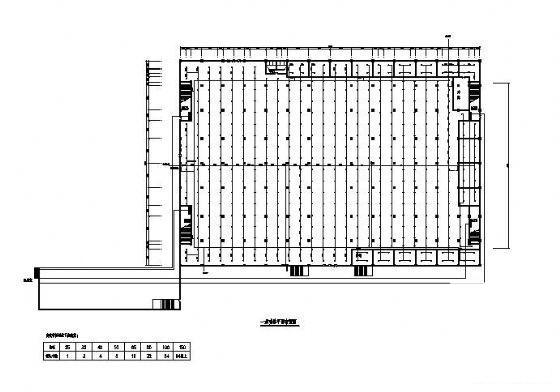

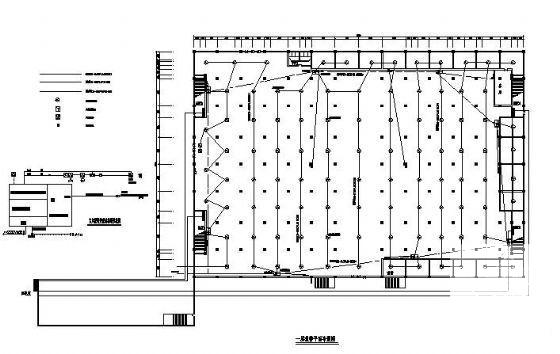

图纸内容为某超市消防给排水图纸，设置自动喷水灭火系统、消火栓系统、 火灾自动报警系统 。室内消火栓设计流量10L/S；消火栓选用SN65的单口消火栓及SG24A65的消火栓箱，箱内配Ф65的衬胶的水带，19水枪一只。
动喷水灭火系统按中危险Ⅱ级进行设计，设计流量25L/S，报警阀选用ZSFZX150，水流指示器选型为ZSJZ-150，喷头选用玻璃洒水喷头，吊顶型、DN15，公称动作温度为68℃的喷头，自喷主管吊顶内安装自喷管道采用内外壁热镀锌钢管，DN＜100采用丝扣连接，DN≥100时采用沟槽式钢扣卡箍连接吊架舆喷头距离不小于300毫米，距末端喷头的距离不得大雨750毫米，支架舆吊架的最大间距为：
DN32-4.0, DN40-4.5, DN50-5.0, DN70-5.5, DN80-6.0, DN100-7.0, DN150-8.0.
