一份3.6万平3层综合商业区超市及卖场给排水消防CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：36364平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：车库
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：虹吸雨水（满管）
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间
• 项目所在地：上海

附件详情

• 给排水施工设计说明
• 喷淋平面图
• 给排水平面图
• 消火栓系统展开图
• 喷淋系统展开图
• 生活给排水系统展开图
• 虹吸雨水系统图
• 消防泵房平面图
• 卫生间详图

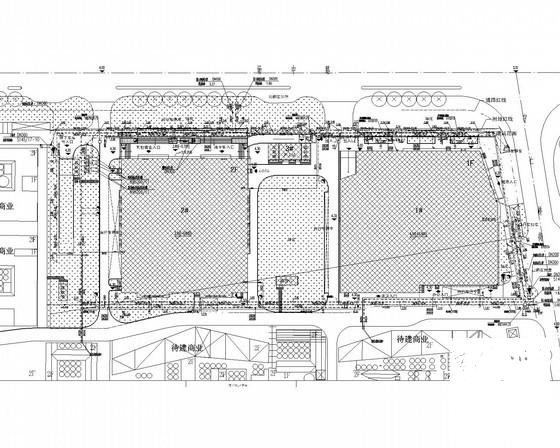

• 给排水总平面图
• 消防泵房平面图

附件详情

一、项目概要：
总建筑面积36364平米，其中地上15855平米，地下20509平米，地上为独立的两栋单体建筑，一栋单层建筑，为商铺，屋顶为专业停车场，建筑高度为5.75米；另一栋两层建筑。为专业卖场，建筑高度为8.6米；地下室是超市及车库。
二、生活给水系统
供水由小区市政压力给水管直接供给，市政给水压力为0.15MPa;车库内预留供地面冲洗用水管若干。
三、消火栓给水系统
室内消火栓用水量为20L/s，室外消火栓用水量为30L/s，自动喷水灭火系统用水量为36L/s，室内外消防总用水量按最大值为86L/s。
，共15张。

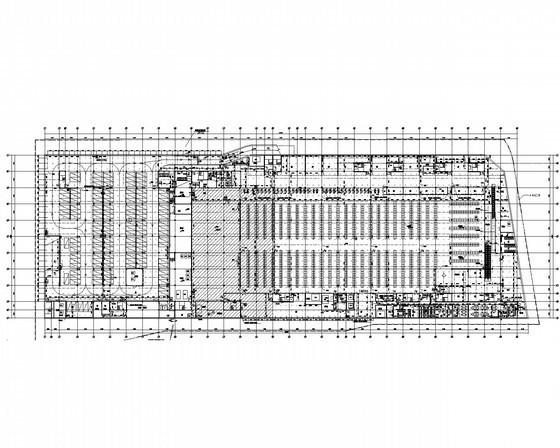

地下一层喷淋平面图

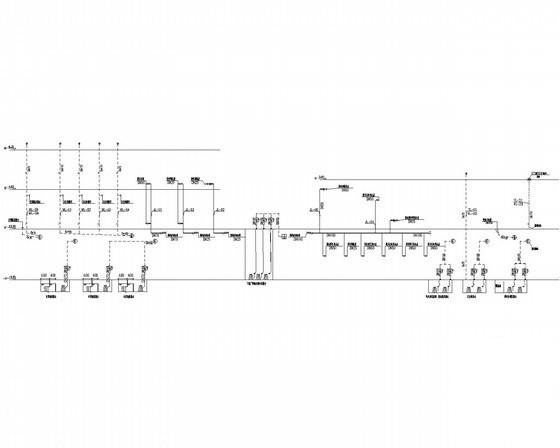

虹吸雨水系统图

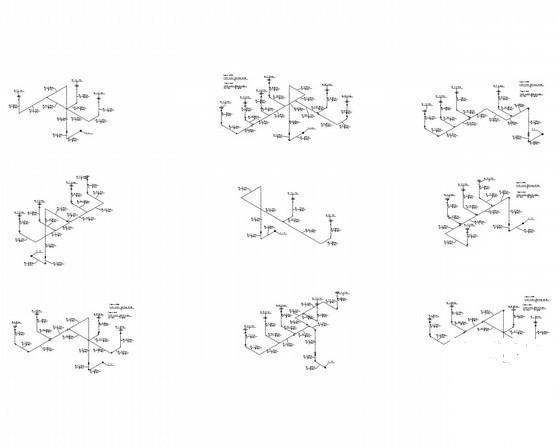

生活给排水.雨水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
