一份34层综合商住楼给排水消防CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：34层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：分区供水
• 供水分区：四区以上
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 项目所在地：安徽

附件详情

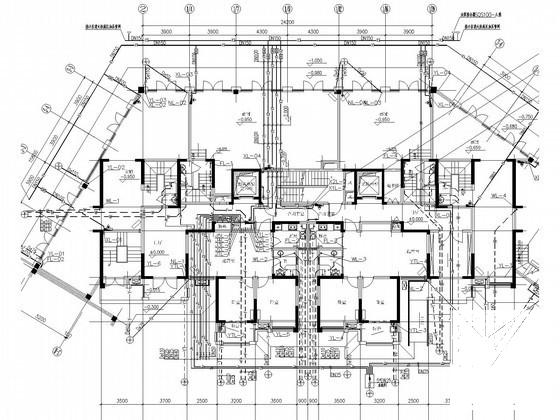

• 给排水平面图
• 自动喷淋平面图
• 给排水大样图
• 生活给水系统展开图
• 消火栓系统展开图
• 排水系统展开图
• 雨水、冷凝水系统展开图
• 自动喷淋系统展开图

附件详情

该项目为34层综合楼。地下一层，地上一二层为商铺（部分住宅），三层为办公(部分住宅)，四层以上均为住宅。该项目设计范围：单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统、自动喷淋系统。室外给排水及消防给水由总体设计。
，共31张。

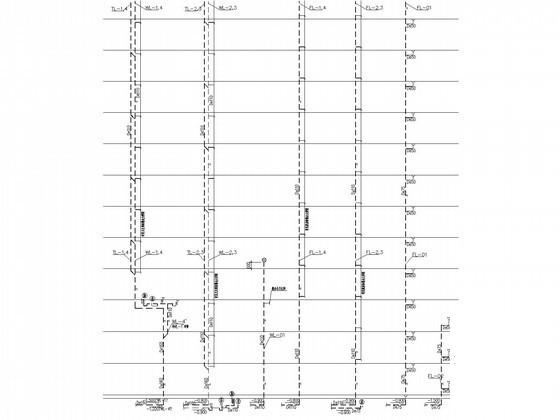

排水系统展开图

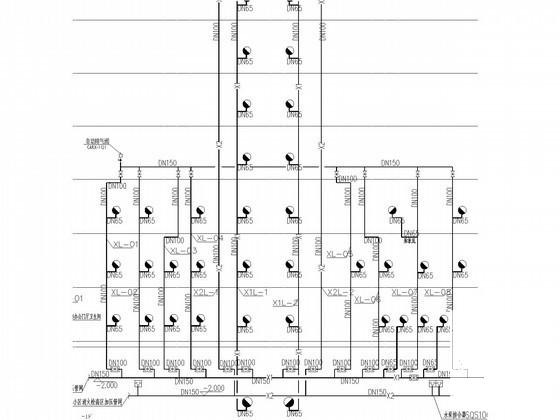

消火栓系统原理图

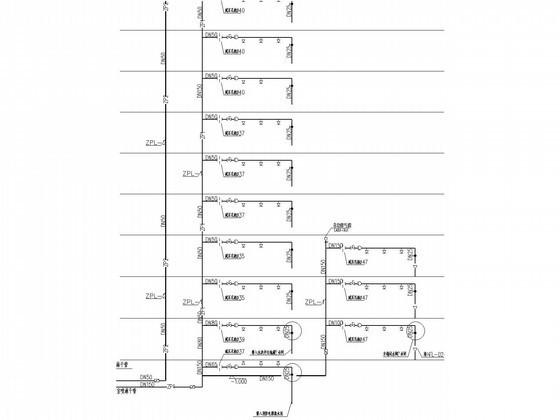

自喷系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
