一份17层商住楼给排水消防CAD施工图纸（附通风）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：13579平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房
• 项目所在地：广东

附件详情

• 给排水设计说明
• 喷淋给水平面图
• 给排水平面图
• 生活给水系统图
• 消火栓给水系统图
• 喷淋给水系统图
• 排水系统
• 水泵房排水系统图
• 通风工程施工图设计施工总说明
• 通风平面图

附件详情

总建筑面积13579平方米，地下一层和一二层为地下车库和商铺3层以上为住宅，高度52.45米。耐火等级二级，设计范围包括建筑物生活给排水系统、雨水排放系统、水 消防系统 。
，共32张。

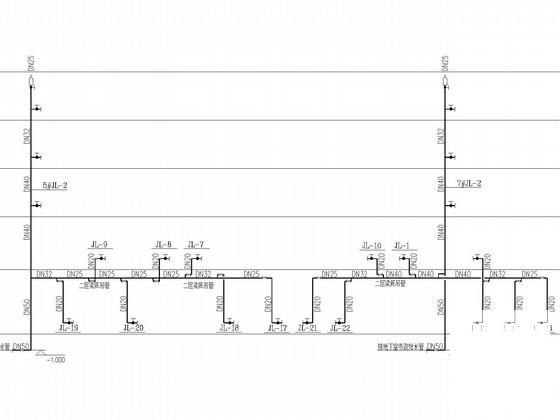

给水系统图

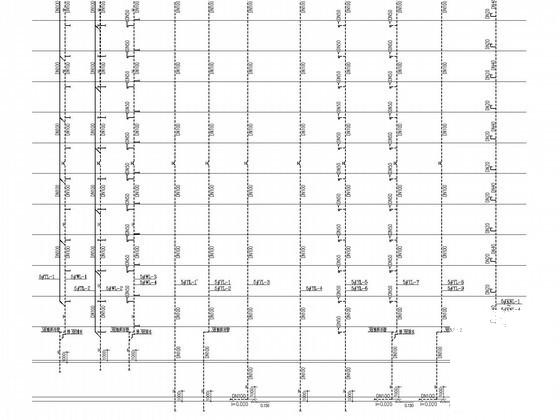

排水系统图

喷淋平面图

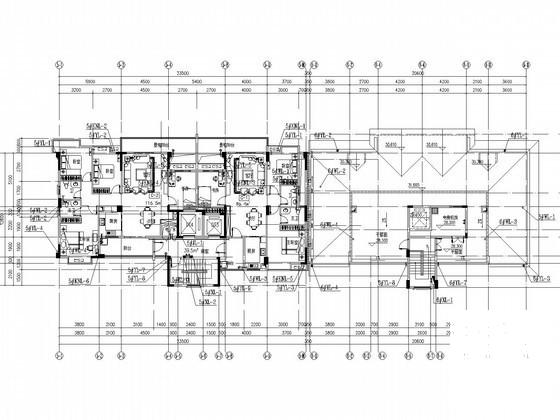

第 1 张图

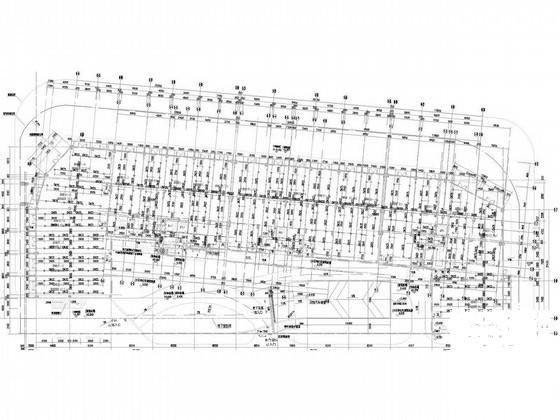

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
