一份5层学校办公楼给排水消防CAD施工图纸（15年最新设计附计算书）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：1771.25平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：海南

附件详情

• 设计总说明
• 水施资料目录 设备和主要器材表
• 使用标准资料目录 图例
• 给水系统轴测图
• 排水系统轴测图
• 雨水系统轴测图
• 消防系统 轴测图

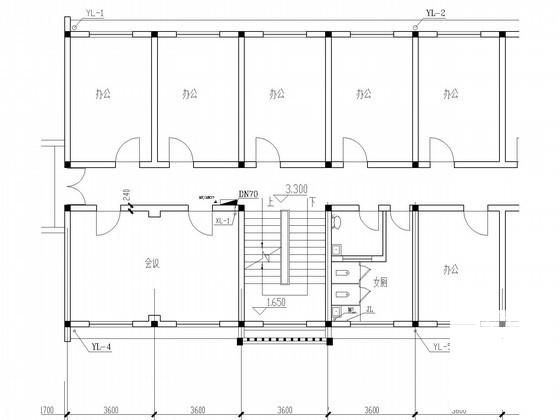

• 给排水及消防平面图
• 卫生间管道轴测图
• 卫生间平面图放大图
• 污水管道轴测图

附件详情

该项目为一栋学校办公楼，建筑面积为1771.25平方米，建筑总高度16.5米。该资料范围包括 用地红线 以内的室外给水排水、消防等管道系统、小型给水排水构筑物。
，共14张。

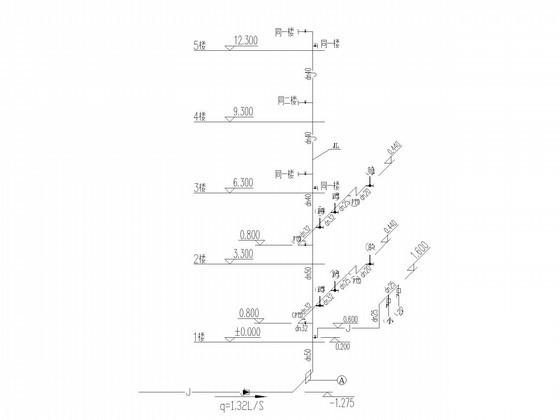

给水系统轴测图

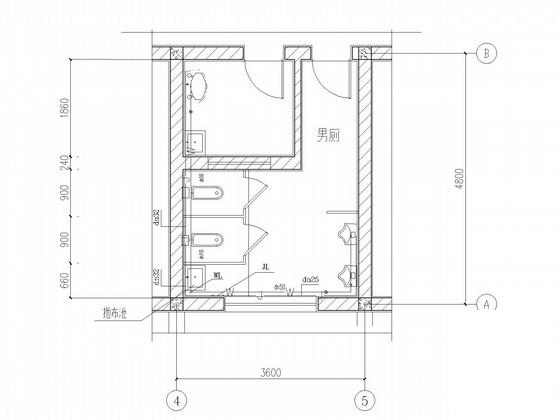

卫生间大样图

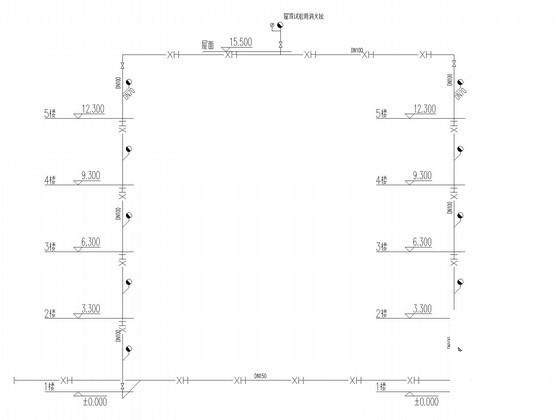

消防系统轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
