菱形挂篮结构CAD图纸全套53张（附计算书）(空间桁架)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

菱形挂篮底篮前后横梁、纵梁、模板等合计17.8t/每只，钢大梁（横主梁）3.8t/每根，菱形主桁架10.8t ,枕梁0.6t，32t千斤顶0.7t，φ32吊杆0.7t，轨道钢垫块1.56t，合计每只挂篮的总重量为47.4t。 　　…… 　　32 48 32米连续梁菱形挂篮技术参数：混凝土自重G=26.5KN/m3；钢材弹性模量E=210Gpa。 　　挂蓝的前横梁采用2I45a普通热轧工字钢组成，底蓝前、后横梁均采用2I40a普通热轧槽钢组成，底模下加强纵梁均由I36a I14普通热轧工字钢组焊件组成，吊杆采用φ32、φ25精轧螺纹钢。最长结块3000mm，因此挂篮模板配模长度为3300mm，前后各加长150mm。挂篮前支点距梁端400mm，两片菱形架中心距6220mm,挂篮前吊点及后锚原点到中支点的间距均为3700mm。由于竖向预应力为倾斜的，所以不能利用竖向预应力筋锚固轨道，后锚系统采用3根后锚扁担梁，共6个锚点，轨道左右两端锚点在梁体上设预留孔，采用精轧螺纹钢筋拉固。 　　…… 　　主桁架是由两片外型呈菱形的桁片及其横向设置前后横梁组成一空间桁架，并在前后横梁上设置上下两层平面联结杆件以提高主桁的稳定性和刚度。主桁杆件采用H型钢两侧焊钢板，杆件间采用销子销接，前后横梁桁片及其平联采用钢板和角钢。在前后横梁下方设分配梁，用于悬挂底篮、模板。为改善露天施工条件，桁架顶部设置遮雨棚。走行系统主要由滑道、锚固滑道的精轧螺纹钢（φ25和φ32）、前支点、后支点、垫枕和后锚体系组成。滑道由面板、2侧肋板和底板钢板焊接而成，滑道两侧肋板和底板开有小孔，供锚固精轧钢操作使用。滑道一般由一根长轨和一根短轨组成。前支座直接安放在滑道面板上，后支座上有四个滑轮倒扣在滑道面板上。垫枕采用18双槽钢，主要用以调平轨道。后锚装置主要由后锚梁和锚固精轧螺纹钢组成。模板结构包括外模、内模、堵头模板等。 　　…… 　　共计53张，

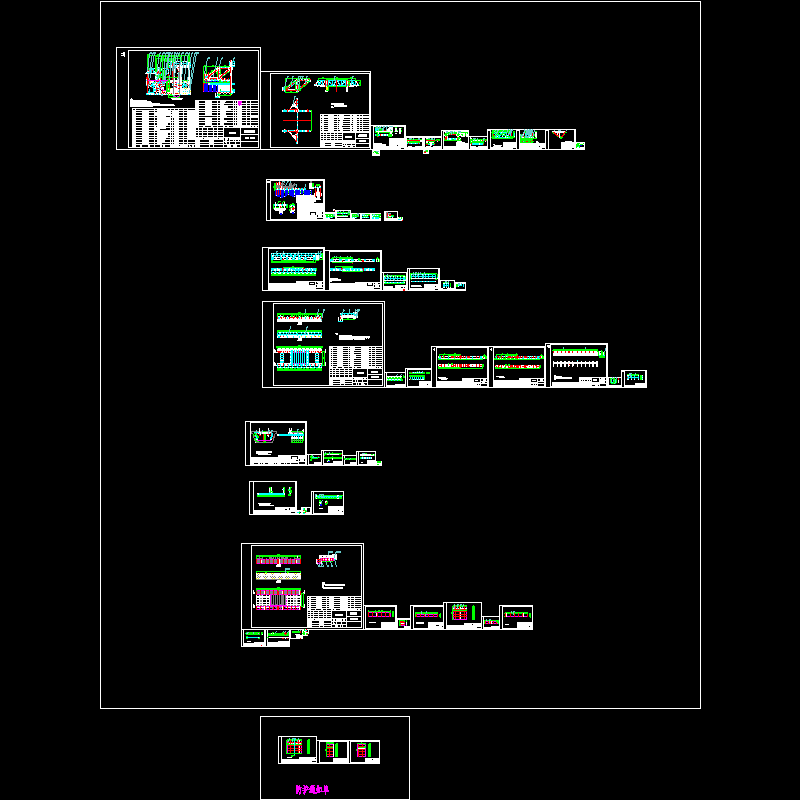

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
