桥渡水文课程设计全套设计CAD图纸及计算书(dwg)

ffgg7781 · 发表于 2020-6-22 22:08:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

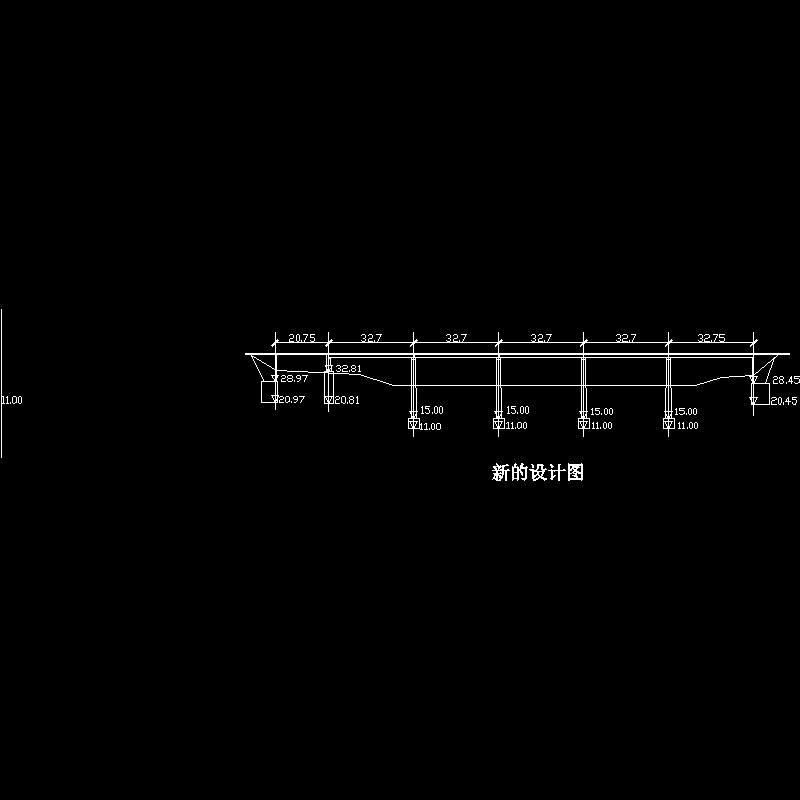

设计要求：
1、计算形态断面水位关系曲线，并画图。
2、计算设计流量，画出流量统计（P-III曲线）图形。
3、检算梁底水位。
4、检算3号桥墩的基础埋置深度。
5、按水文计算要求修改设计（主槽内桥墩基础底标高都按3号墩处理），画出新的设计图。
......
实测资料：
桥型为一般河流的一般大桥；洪水期没有漂浮物和泥石流；测得浪高为0.27米。含砂量特征为5公斤/立方米。桥下表层土为砂卵石。
......
资料包含：
特大洪峰流量计算、3号墩埋置深度、检算梁底标高、梁底水位检算、课程设计指导书、设计流量、水位设计、水文计算、形态断面水位关系等计算文件；

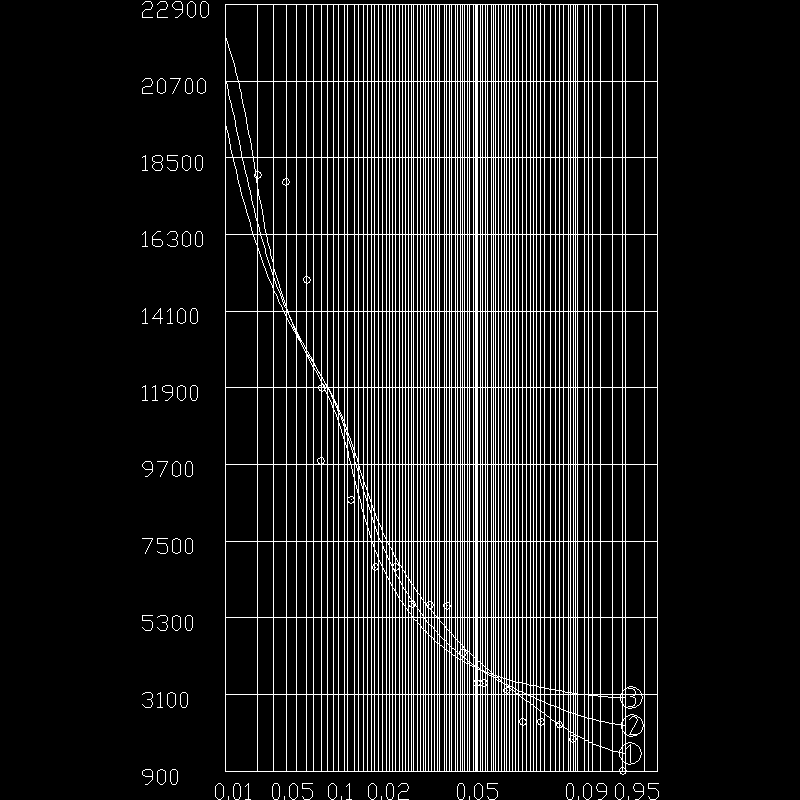

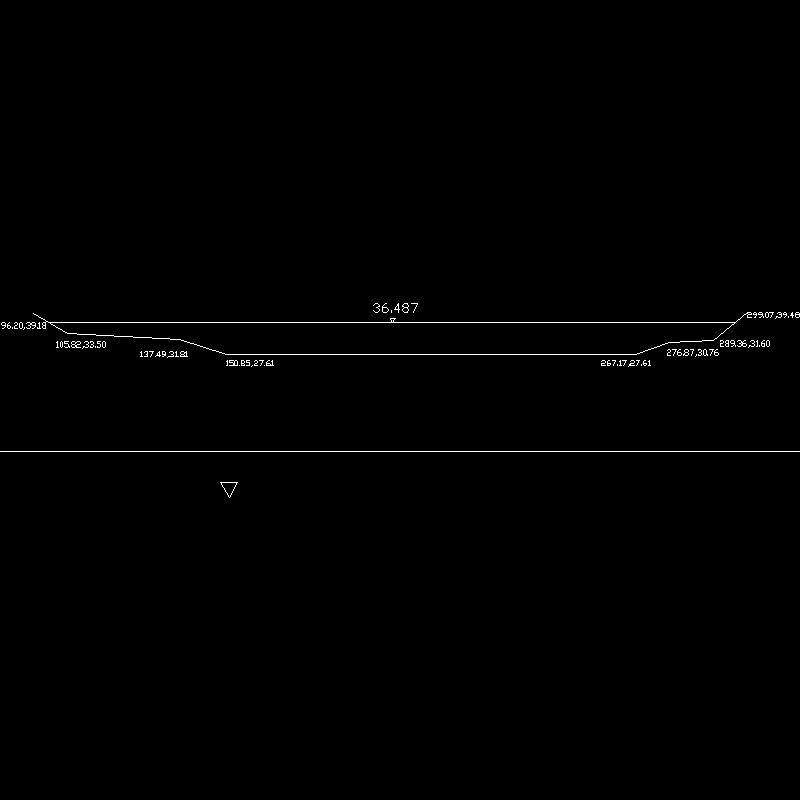

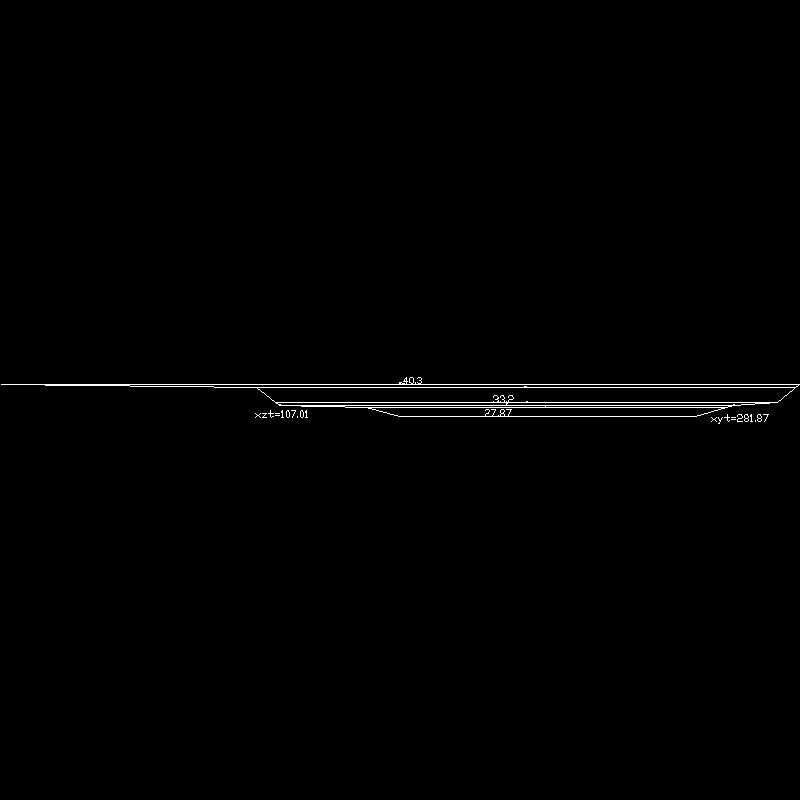

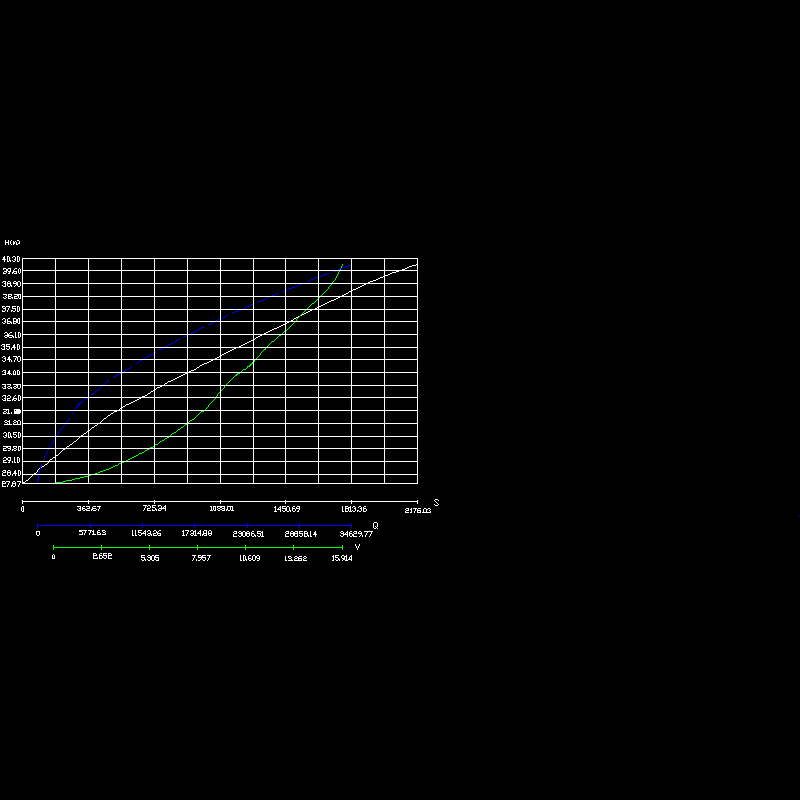

流量统计图形、桥下断面设计图、形态断面水位设计图等。
......
设计于2008年，共5张CAD设计图，大量计算文件。
