商场毕业设计方案计算书及CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]成都某商场毕业设计计算书及图纸
本综合楼为四层钢筋混凝土框架结构体系，框架梁板均为现浇，建筑面积约为4421平方米，宽度为103.4米，长度为14.2米，底层层高4.2米，2层层高3.6米，3层层高为3.3米，4层层高为3.3米。
柱网：7.2m 6.9m
该资料包含：楼梯配筋图、基础配筋图、一层板配筋图、一层梁配筋图、一层柱配筋图共5张图纸；
计算书内容包括：设计总说明、结构设计部分、荷载计算、内力分析、横向框架内力组合、框架梁柱截面设计、节点设计、基础设计共75页。

2

3

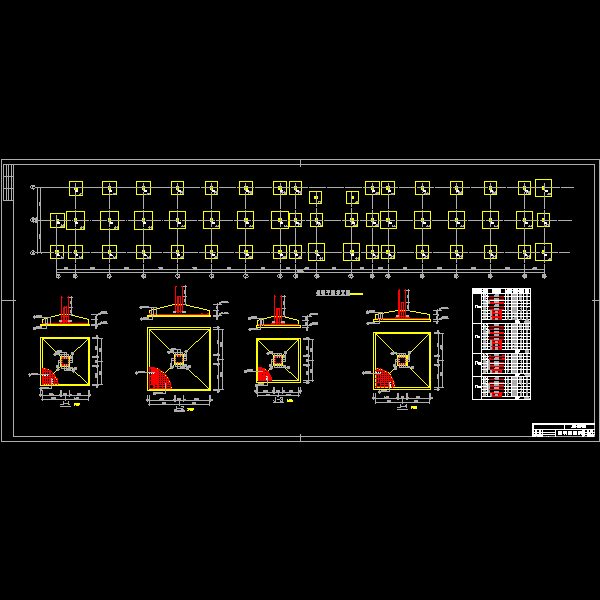

一层基础平面布置图.dwg

一层板配筋平面图.dwg

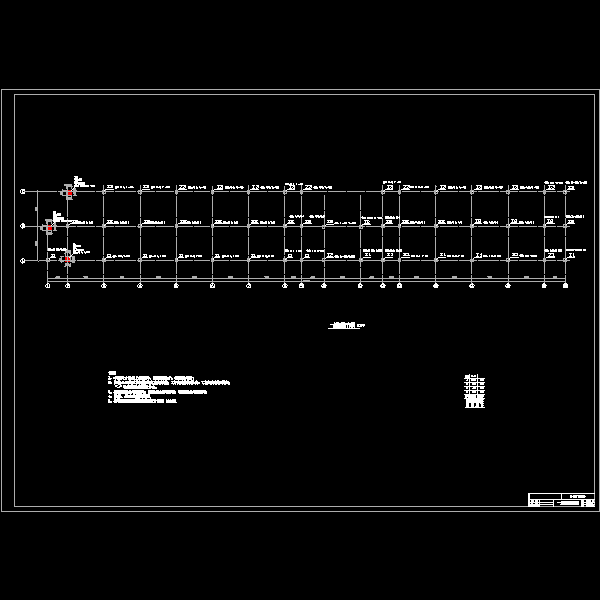

一层柱配筋平面图.dwg

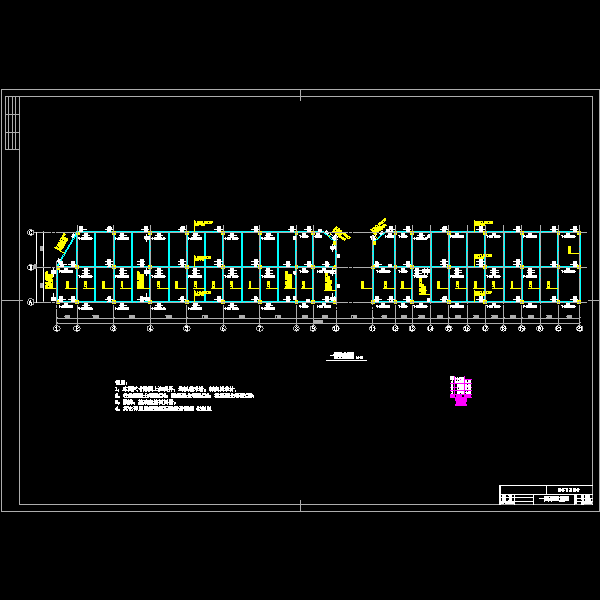

一层梁配筋图平面图.dwg
