澳凼一份桥挂篮设计、计算及CAD施工方案图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、 设计依据 　　1. 北引桥5x60m及南引桥7x60 45m预应力连续梁施工图 　　2. 钢结构设计规范 　　3. 公路桥涵施工规范 　　二、 挂篮主要构造 　　挂篮由主梁、前上横梁、中横梁、前下横梁、后下横梁、后锚固系统、吊挂系统、底模平台、滑道及走行、模板共10部分组成。 　　三、 主要设计参数 　　1. 箱梁每节长度4米，每节重量160t； 　　2. 主梁允许最大变形（包括吊带变形的总和）：20mm； 　　3. 施工时、行走时的抗倾覆安全系数：2； 　　4. 自锚固系统的安全系数：2； 　　5. 水平限位安全系数：2 　　6. 挂篮水平力按6级风力考虑，即W0=120pa。 　　

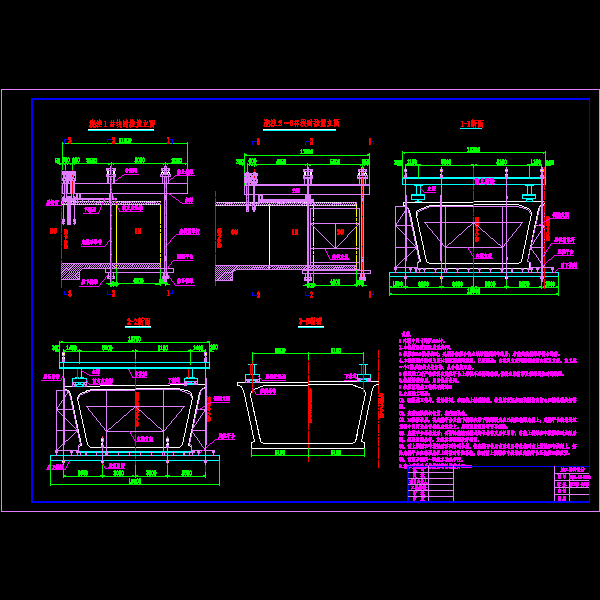

第 1 张图

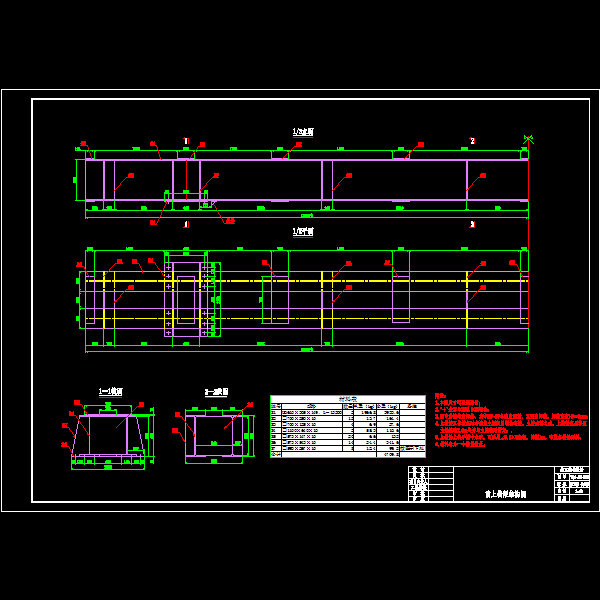

第 2 张图

第 3 张图

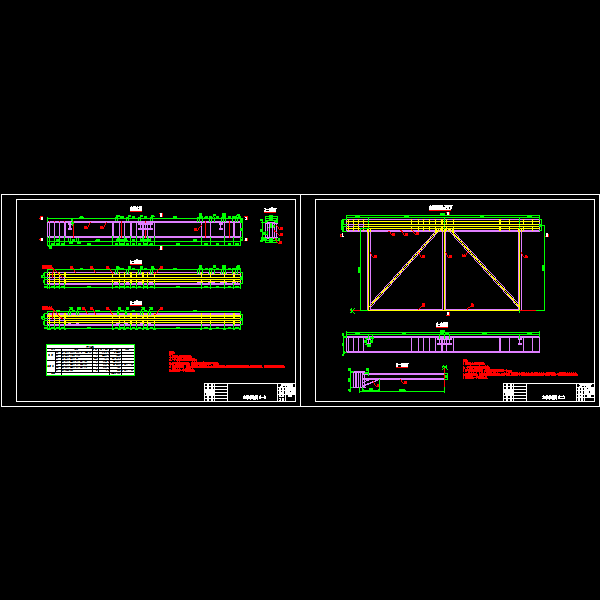

第 4 张图

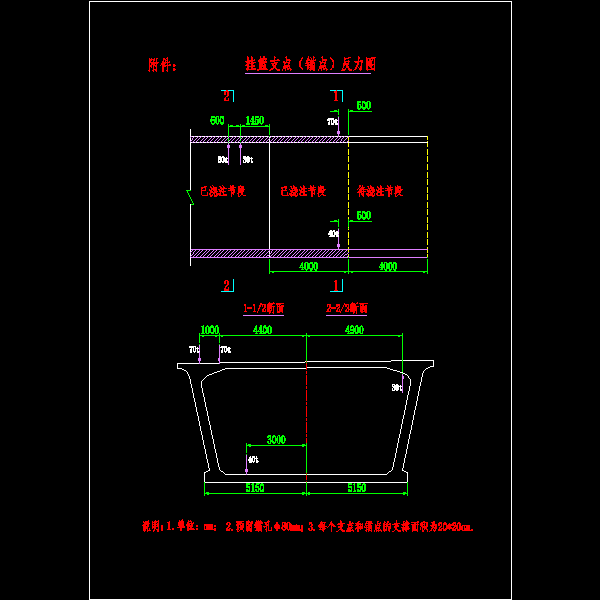

第 5 张图
