老场村一份钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、技术标准与设计规范 　　1）设计荷载：公路Ⅱ级。 　　2）桥　　型：跨径为36.90m净矢跨比为1/7.3的钢筋混凝土板拱桥。 　　3）桥面宽度：0.5m（防撞栏杆） 6.0m 0.5m（防撞栏杆）。 　　4）桥　　长：46.28米。 　　5）桥面纵坡：无桥面纵坡。 　　6）桥面横坡：双向1.5%。 　　2、采用规范： 　　1）中华人民共和国交通部标准《公路桥涵设计通用规范》(JTG D60-2004)。 　　2）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ041-2000）。 　　3）《公路工程技术标准》。 　　4）《公路桥涵施工技术规范》。 　　三、设计要点 　　1、本桥为板拱桥，桥台与拱座结为一体，下部采用桩基，按平面杆系有限元法计算。 　　2、拱圈合拢温度为15℃，最高年平均温度为40℃，最低年平均温度为0℃。砼收缩按-20℃计。沉降以拱座对称水平变位1cm计算。 　　 　　具体见稿件内部

第 1 张图

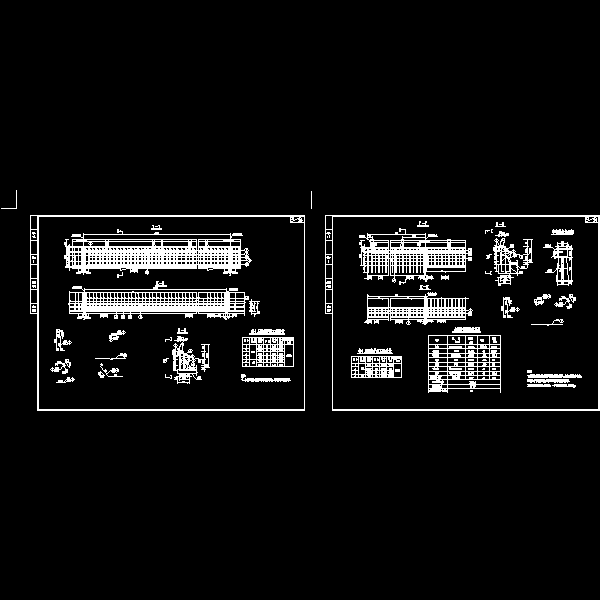

第 2 张图

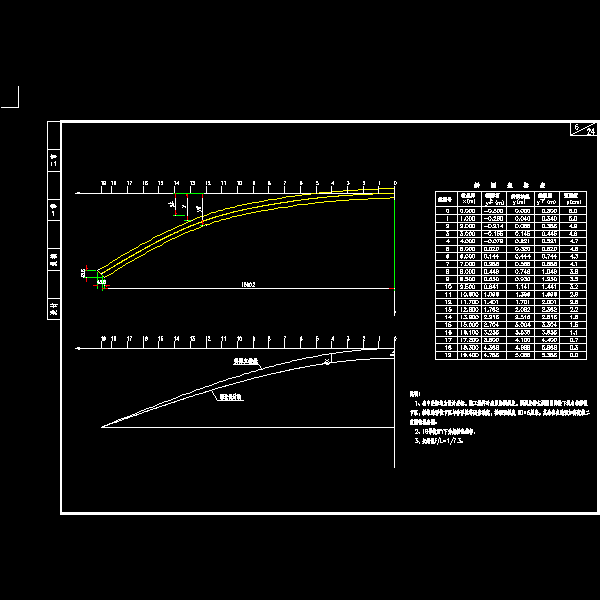

第 3 张图

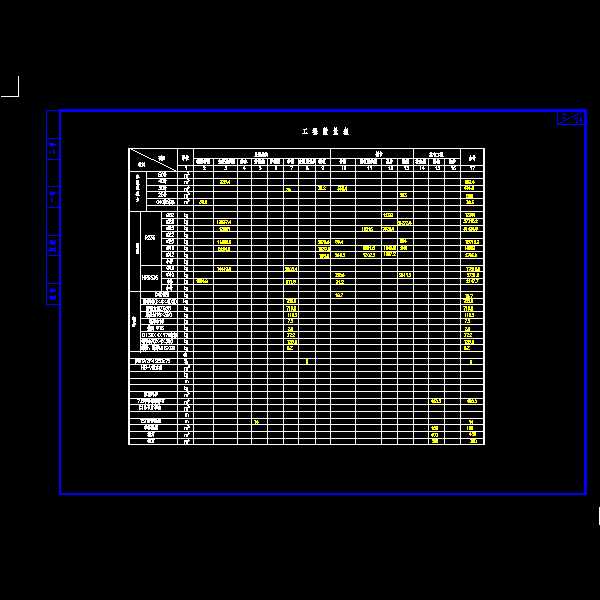

第 4 张图

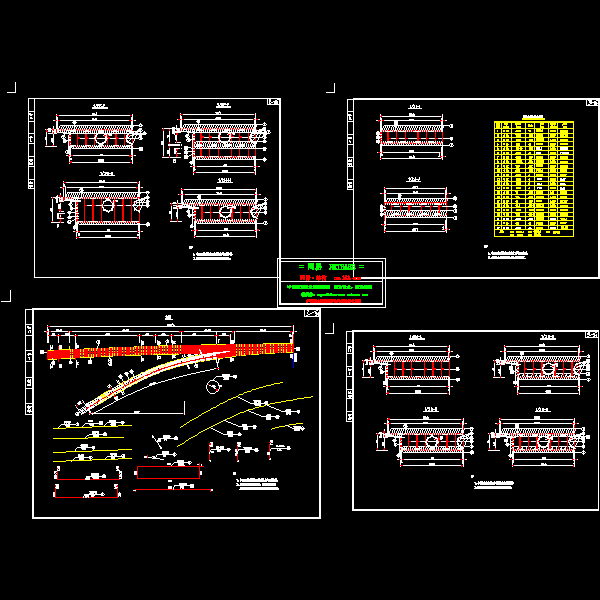

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
