预应力砼连续箱梁跨线桥抗倾覆改造大样图cad设计说明

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：公路桥
• 跨径大小和多跨总长：82m
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：预应力桥

该附件为： 预应力砼连续箱梁跨线桥抗倾覆改造图纸2021 ，格式dwg，节点清晰，同类工程可下载参考。

一、项目概要：

1. xx路跨线3号桥上跨xx高速，公路等级为二级，桥梁全长82.0m，全宽10.5m，车行道净宽9.5m，桥梁两侧各设置0.5m宽混凝土护栏。桥梁设计荷载采用公路-II级。
2. 本桥上部结构采用20m 30m 20m预应力混凝土连续箱梁，下部结构桥台采用重力式U台，桥墩均采用独柱墩，最大墩高16m，该桥平面位于直线上，墩台轴线各跨交角均为90°。
3. 桥梁主梁宽10.5m，梁高1.5m，采用直腹板单箱双室截面，底宽6.0m，悬臂长2.25m，悬臂端部厚0.15m，根部厚0.4m。主梁跨中位置顶板厚0.2m，底板厚0.2m，腹板厚0.5m；在梁端位置顶板加厚至0.40m，底板加厚至0.40m，腹板未加厚。
4. 桥墩位置均采用独柱墩单支座进行设计，支座采用盆式橡胶支座；桥台位置均按3支座进行设计，支座间距2.6m，支座采用板式橡胶支座。

二、编制依据：

1、《公路工程技术标准》（JTGB01-近代）；

2、《公路工程技术标准》（JTGB01-近代）（参考）；

3、《公路桥涵设计通用规范》（JTG D60-近代）；

4、《公路桥涵设计通用规范》（JTG D60-近代）（参考）；

5、《公路圬工桥涵设计规范》（JTG D61-近代）；

6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-近代）；

7、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
S7-3~12 武大路3号桥.dwg	0.86 MB
公路-图框hjh.dwg	0.13 MB
S7 武大路3号桥 隔页.doc	0.01 MB
S7-0 Ŀ¼.xls	0.02 MB
S7-1 设计说明.doc	15.03 MB
S7-2 工程数量表1.xls	0.02 MB
S7-2 工程数量表2.xls	0.02 MB

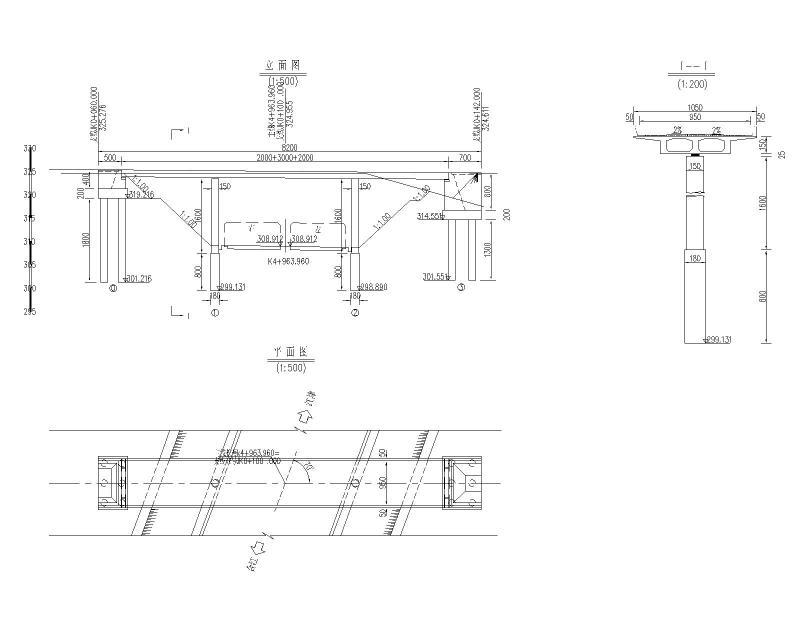

桥型布置图

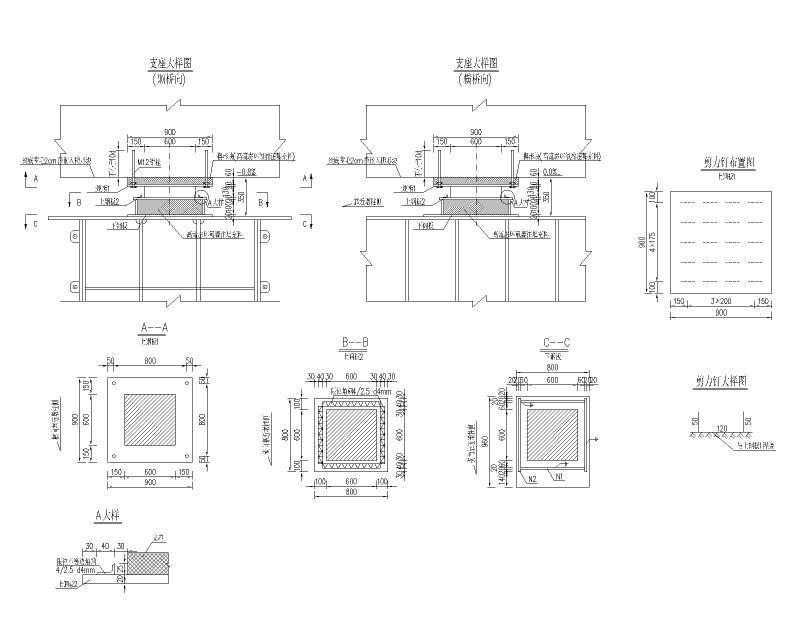

桥梁构件大样图

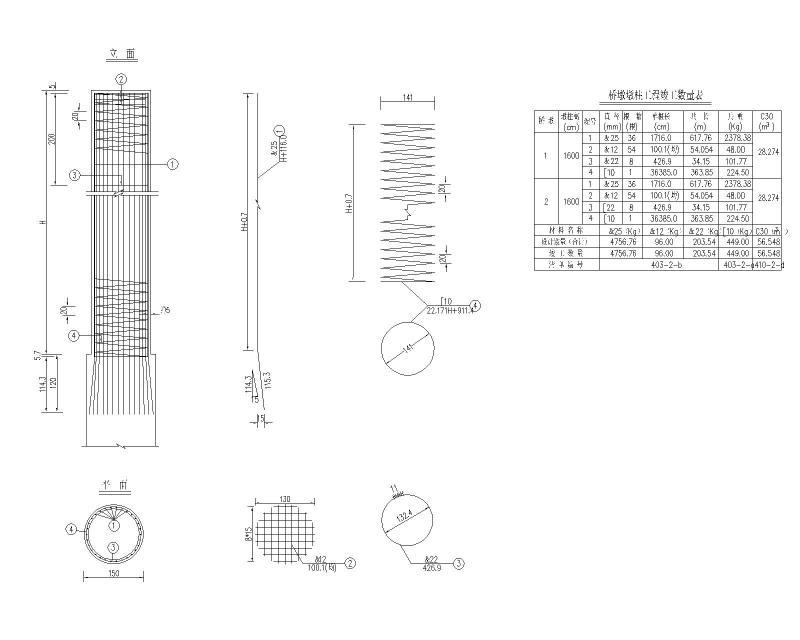

桥梁桩基构造图

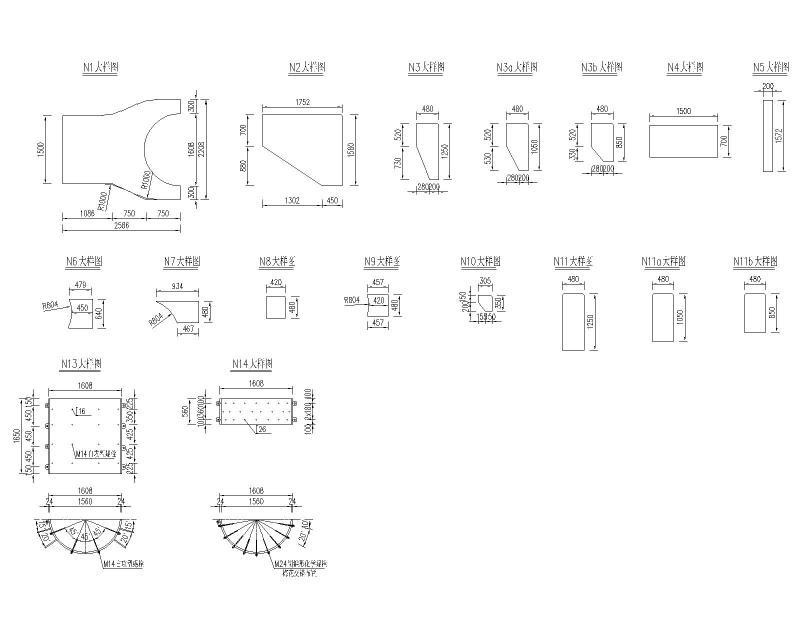

楔形块锚栓大样图

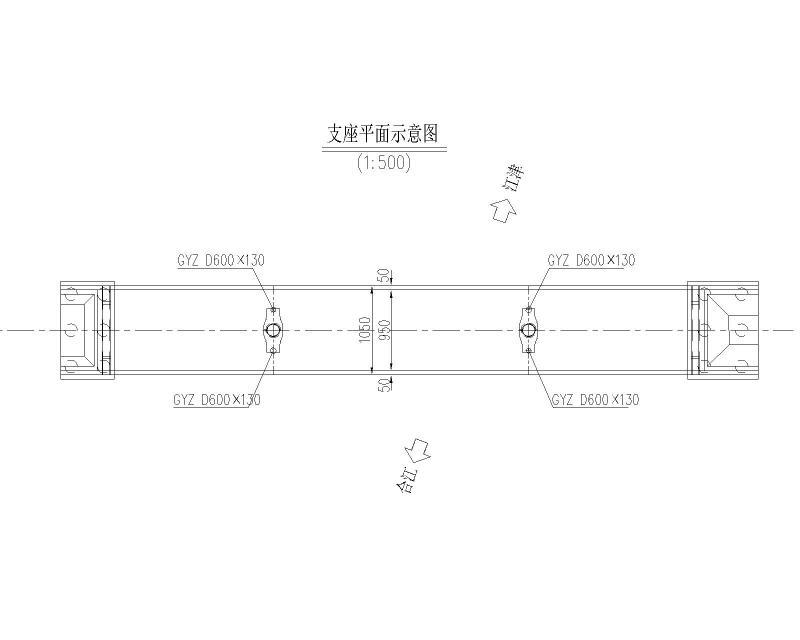

支座平面示意图

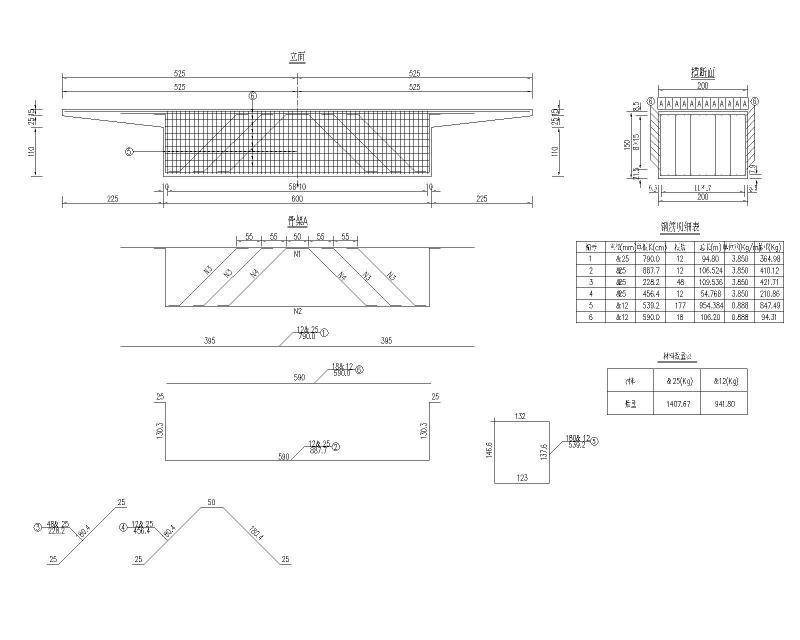

主梁断面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
