大桥施工设计CAD图纸(预应力混凝土桥)(dwg)(桩基础)

woshiyig22 · 发表于 2020-7-15 20:38:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

工程数量表
地理位置图
工程地质剖面图
桥位平面图
总体布置图
拱肋参数图
主拱构造图
左边拱构造图
右边拱构造图
拱肋钢筋构造图

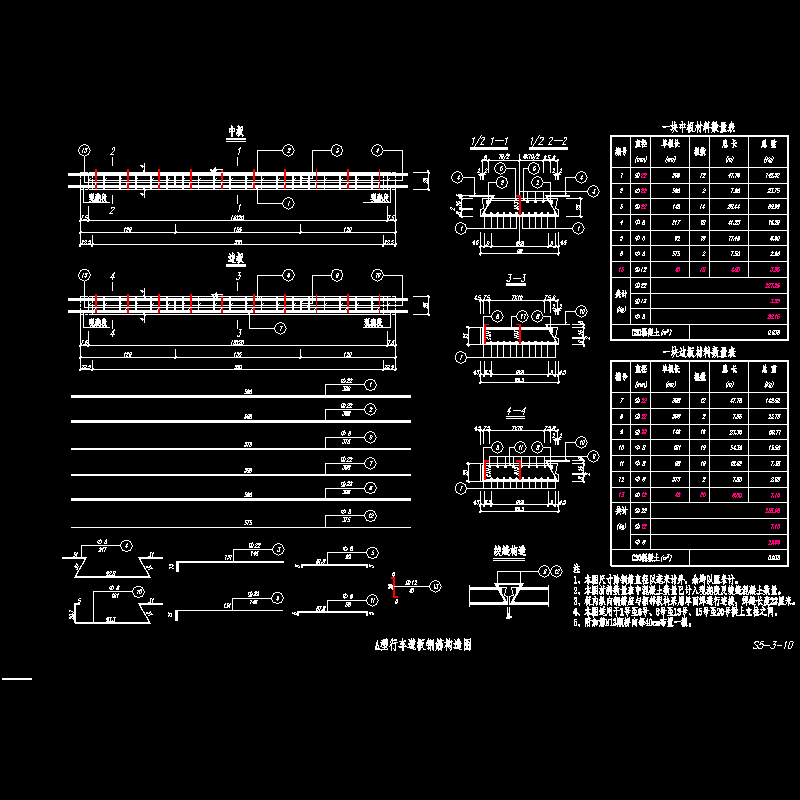

A型行车道板钢筋构造图

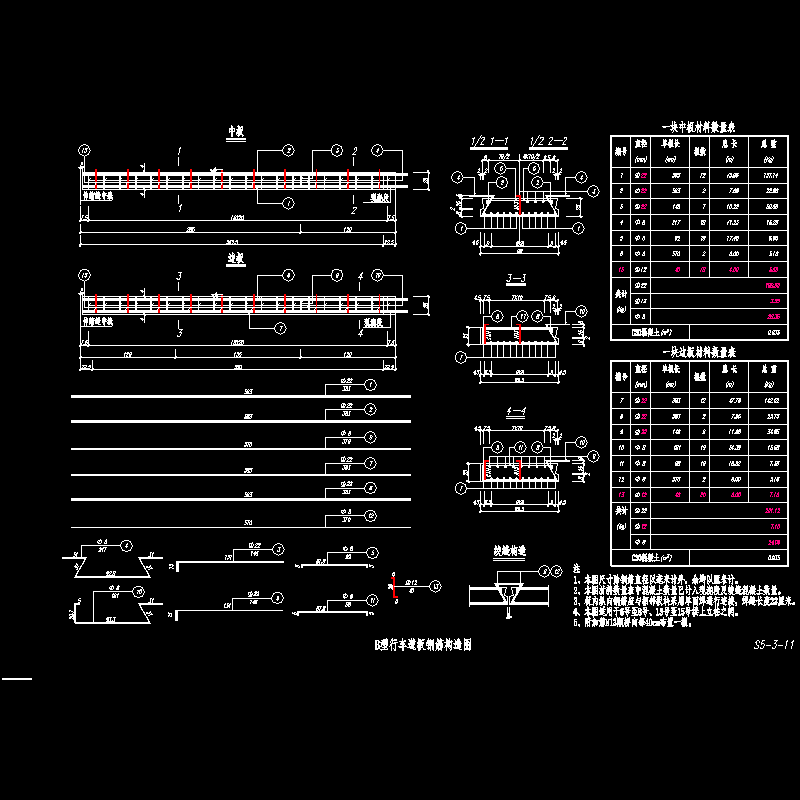

B型行车道板钢筋构造图

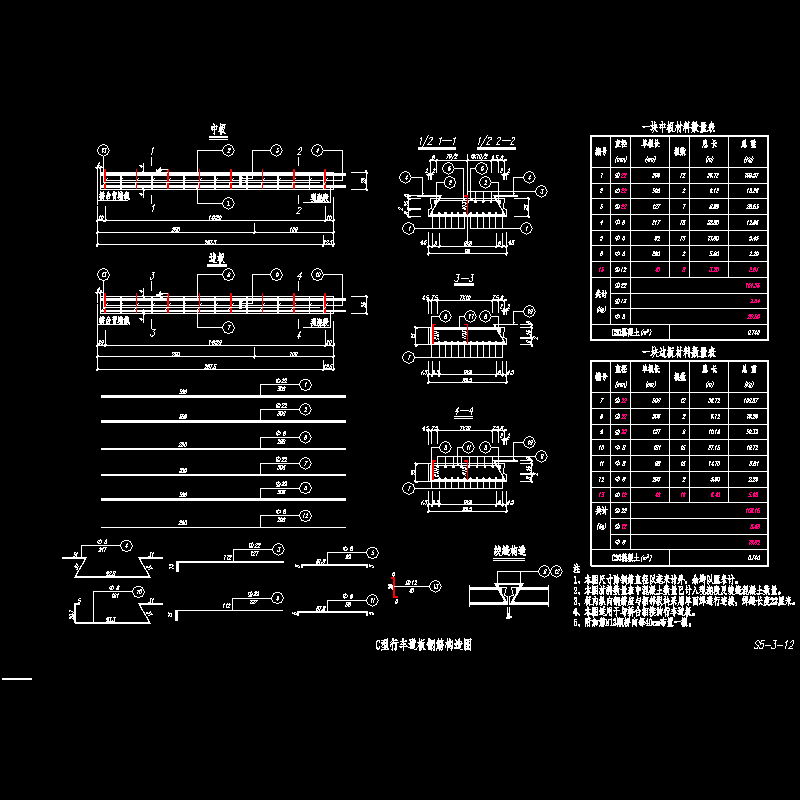

C型行车道板钢筋构造图

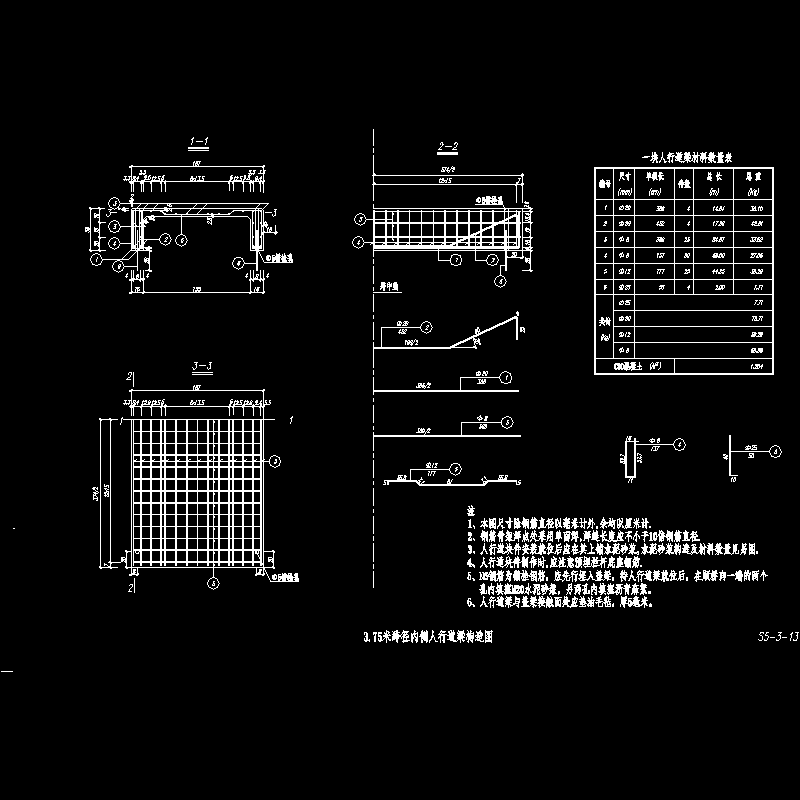

3.75米跨径内侧人行道梁构造图

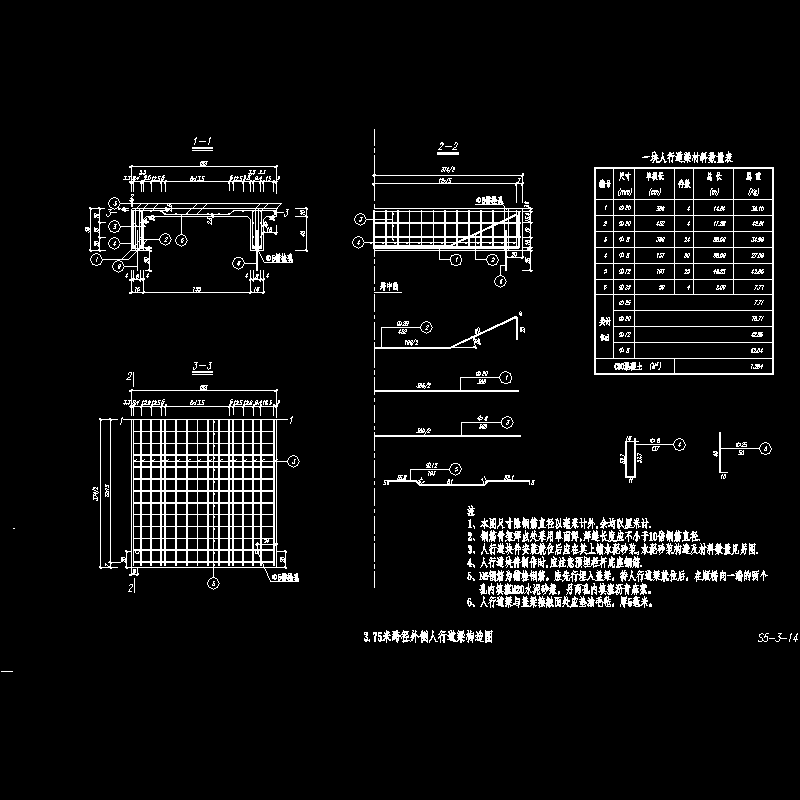

3.75米跨径外侧人行道梁构造图
3.00米跨径内侧人行道梁构造图
3.00米跨径外侧人行道梁构造图
立柱盖梁钢筋构造图
立柱盖梁抗震挡块钢筋构造图
拱上立柱钢筋构造图
柱底垫块钢筋构造图
拱上立柱系梁钢筋构造图
行车道板锚栓及支座布置图
桥面铺装及桥面排水构造图
伸缩缝构造图
人行道栏杆构造图
人行道栏杆地梁钢筋构造图
1号桥墩一般构造图
2号桥墩一般构造图
1号桥墩墩身钢筋构造图
2号桥墩墩身钢筋构造图
桥墩承台钢筋构造图
桥墩桩基钢筋构造图
桥台一般构造图
桥台台身钢筋构造图（一）
桥台台身钢筋构造图（二）
桥台耳墙钢筋构造图
桥台台帽抗震挡块钢筋构造图
桥台承台钢筋构造图
0号桥台桩基钢筋构造图
3号桥台桩基钢筋构造图
桥头搭板钢筋构造图
桥台锥坡构造图

附件详情

一．概述
1．桥涵设置简介：
本桥于黄山市黄山区知名地产区跨越某河，采用结构为矩形实心肋式拱桥，跨径组合为（20.4 27.6 20.4）米。

2. 设计规范：
⑴ 部颁《公路工程技术标准》JTG B01-2003。
⑵ 部颁《公路桥位勘测设计规程》JTJ062-91。
⑶ 部颁《公路桥涵设计通用规范》JTG D60-2004。
⑷ 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
⑸ 部颁《公路桥涵地基与基础设计规范》JTJ024-85。
⑹ 部颁《公路工程抗震设计规范》JTJ004-89

3. 设计标准：
⑴ 汽车荷载：公路Ⅱ级；人群荷载：3.0KN/m2
⑵ 地震动峰值加速度为：0.05g
⑶ 设计洪水频率： 1/100
⑷ 桥面宽：3.5（人行道） 14米（行车道） 3.5米（人行道）
⑸ 桥上护栏：花岗岩栏杆
⑹ 桥面铺装：8厘米C30防水混凝土 8厘米沥青混凝土

4. 设计要点：
桥址处为某河中游，区内地表水系发育，河塘、沟渠较多，径流主要来自大气降水，夏季为洪水期，冬季为枯水期。地表来水主要靠自然降水，桥梁所在地区雨量充沛。
桥梁结构选择以安全、实用、经济、美观为原则。上部结构采用肋式拱。桥梁下部结构依据地质条件而定，采用实体式桥墩、一字式桥台，桩基础。桥梁设置桥头搭板，搭板长为6米。搭板上铺8cm沥青混凝土铺装，搭板下基层、底基层结构同原路基。

二．桥梁上部构造施工要点
1. 主要材料：
材料规格以设计图纸中标明为准，一般材料规格如下：
⑴ 混凝土强度等级：
行车道板、人行道梁、拱肋及拱上立柱：C30
⑵ 普通钢筋：
普通钢筋直径≥12mm为热轧HRB335，技术条件必须符合GB 1499-1998的规定；钢筋直径<12mm为热轧R235，技术条件必须符合GB 13013-1991的规定。
⑶ 伸缩缝：
桥台及7、14号拱上立柱处设伸缩缝。应注意预埋伸缩缝预留钢筋。
⑷ 支座：
采用GJZ100X150橡胶支座，厚度2.1cm。
2.上部构造施工要点：
根据本桥结构特点，提出以下施工要点：
⑴ 有关施工工艺及质量检查标准按《公路桥涵施工技术规范》JTJ 041-2000有关规定控制。
⑵ 浇筑混凝土时必须振捣密实，以保证混凝土强度。
⑶ 要特别注意行车道板、人行道梁的养生，混凝土强度达到90%以后才能起吊、运输。堆放时，应在其端部用两点搁支，不得使上、下面倒置。
⑷ 拱肋施工可采用满堂支架现浇的方法，支架预压重量为拱肋重量的100%。为避免先浇筑混凝土因拱架下沉而开裂，并为减少混凝土的收缩力，而沿拱跨方向分段浇筑，各段之间及拱肋与拱座间应留有间隔槽，间隔槽宽0.8米。沿拱肋曲线长度方向，将其划分为4段，由拱脚向拱顶浇筑，各分段混凝土应一次性连续浇筑。间隔槽应在拱肋混凝土浇筑完成，且强度达到设计强度的80%以上后进行浇筑，顺序可从拱脚向拱顶对称进行，在拱顶浇筑间隔槽使拱合拢。各拱段也可先预制再吊装就位，再通过间隔槽浇筑，完成拱肋施工。拱肋混凝土强度达到80%以上后，方可进行拱上建筑的施工。
