4层商业建筑桩基及基础工程CAD施工图纸(预应力混凝土管桩)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目桩基采用预应力混凝土管桩，桩基型号有PHC-A400-100、PHC-A500-100，单桩承载力特征值分别为850KN、1150KN。桩端进入9粉细砂层不小于1.5D，沉桩方式采用静压式。
桩基平面布置图、基础 平面布置图 、基础详图
3张，编制于2010年。

基础详图

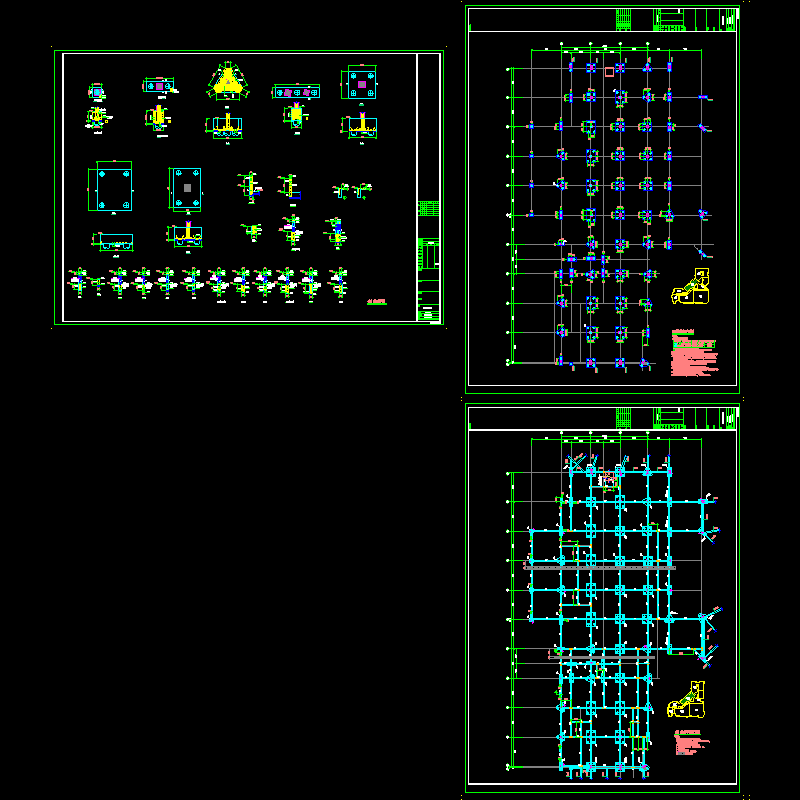

第 1 张图
