预应力管桩基础豪华别墅结构设计CAD大样图(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某预应力管桩基础豪华别墅结构设计图
该资料为：某预应力管桩基础豪华别墅结构设计图
该项目设计标高±0.00相当于绝对标高值的确定详各栋建筑图。
根据提供的地质资料，该项目采用预应力管桩基础。
采用预应力管桩型号为PHC-AB300(70)-La，设计单桩竖向承载力特征值为750kN；桩的设计、制作、施工及验收等要求应符合国家标准《预应力混凝土管桩》"03SG409"的规定。
该资料包含：

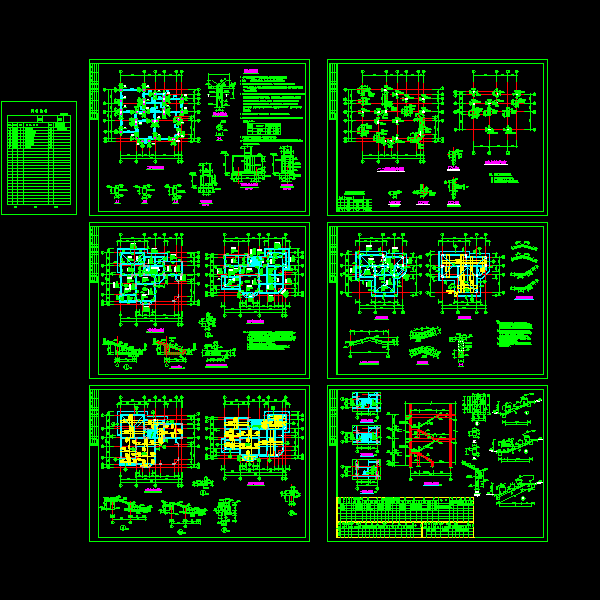

结构设计总说明、基础平面布置及大样图、柱平面定位及配筋图、梁配筋图、屋面梁、板配筋图、楼梯结构图共6张图纸。
