预应力简支空心板大桥CAD施工图纸(桩基础).dwg

[复制链接]

0

主题

0

帖子

1129

积分

超级版主

Rank: 8Rank: 8

积分
1129
发表于 2020-9-28 22:03:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 该资料为在原桥位置两侧加宽拼接、两侧各直接加宽8米的新建结构,使新建结构与原结构形成共同受力的整体桥梁。按照与原桥相同建筑结构形式,并结合现状地形及路线平纵面,桥梁设计跨径为5-20m,交角90o,全长106.06米,上部采用与原桥跨径一致的预应力简支空心板,桥面连续,桥面铺装厚度为19cm;下部采用柱式墩台,钻孔灌注桩基础。   ……   设计标准   汽车荷载等级:公路-I级。   桥面宽度:2x [0.5护栏 (7.5 12)m桥面 0.5m护栏] 1m分隔带,全宽42米。上、下行两幅桥间间隔1m。   地震动峰值加速度为0.10g。   设计安全等级:一级   桥面铺装为10厘米厚沥青混凝土、12厘米厚防水混凝土,在防水混凝土顶面设置防水层。C50防水混凝土铺设厚度为13cm,拉毛1cm后,铺设沥青混凝土桥面。桥台锥坡和台前溜坡采用30cm厚7.5号浆砌片石防护,砂砾垫层10cm。   ……   包括:设计说明、全桥主要材料及工程数量表、桥位平面图、地质纵断面图、桥型布置图、桩位坐标图、主梁平面布置图、板底承托构造图、桥台一般构造图、桥台盖梁钢筋构造图、桥台耳背墙钢筋构造图、桥台支座垫石钢筋构造图、桥台挡块钢筋构造图、桥台桩基础钢筋构造图、桥墩一般构造图、桥墩盖梁钢筋构造图、桥墩支座垫石钢筋构造图、桥墩挡块钢筋构造图、桥墩桩柱钢筋构造图、锥坡及防护构造图、桩基超声波检测管布置图、装配式后张法预应力混凝土简支空心板通用图设计说明、工程数量汇总表、空心板横断面布置图、空心板一般构造图(0°)、空心板预应力钢束构造图(0°)、空心板普通钢筋构造图(0°)   ……   共计24张

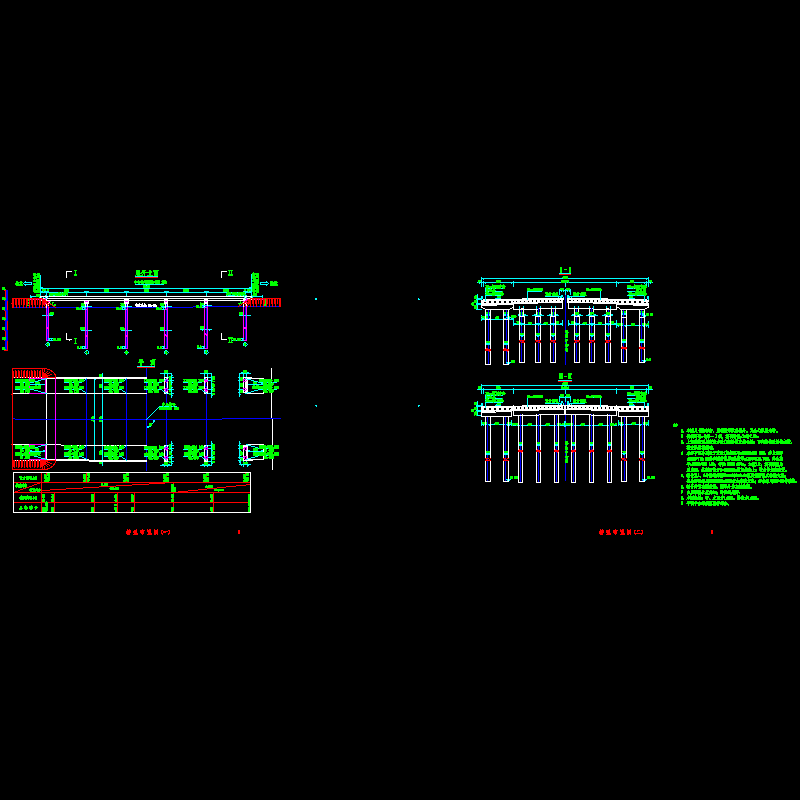

05-06-桥型布置图.dwg
05-06-桥型布置图.dwg

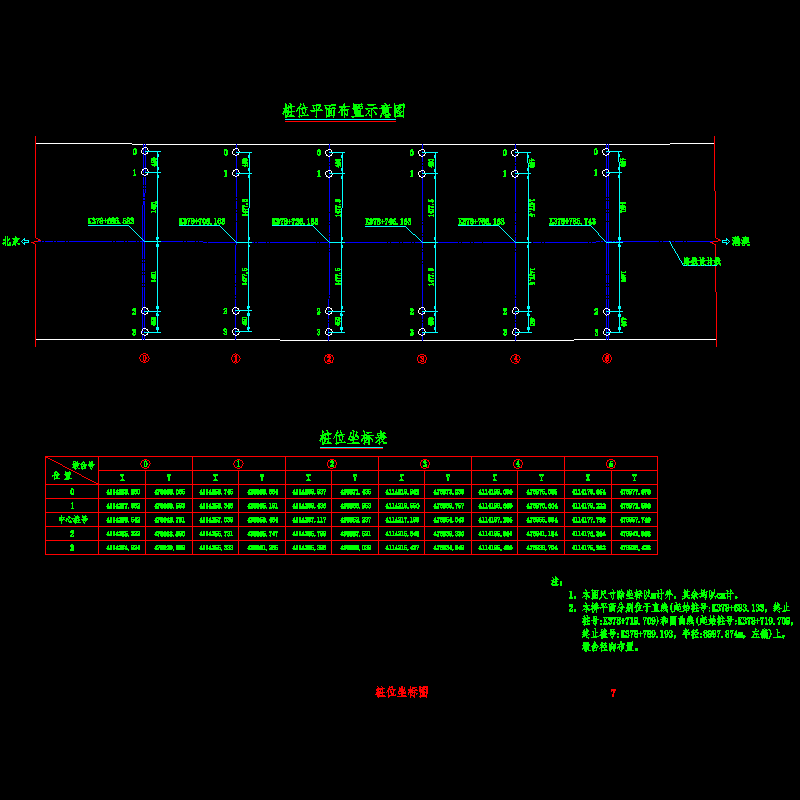

07-桩位坐标图.dwg
07-桩位坐标图.dwg
08-09-主梁布置图.dwg
08-09-主梁布置图.dwg

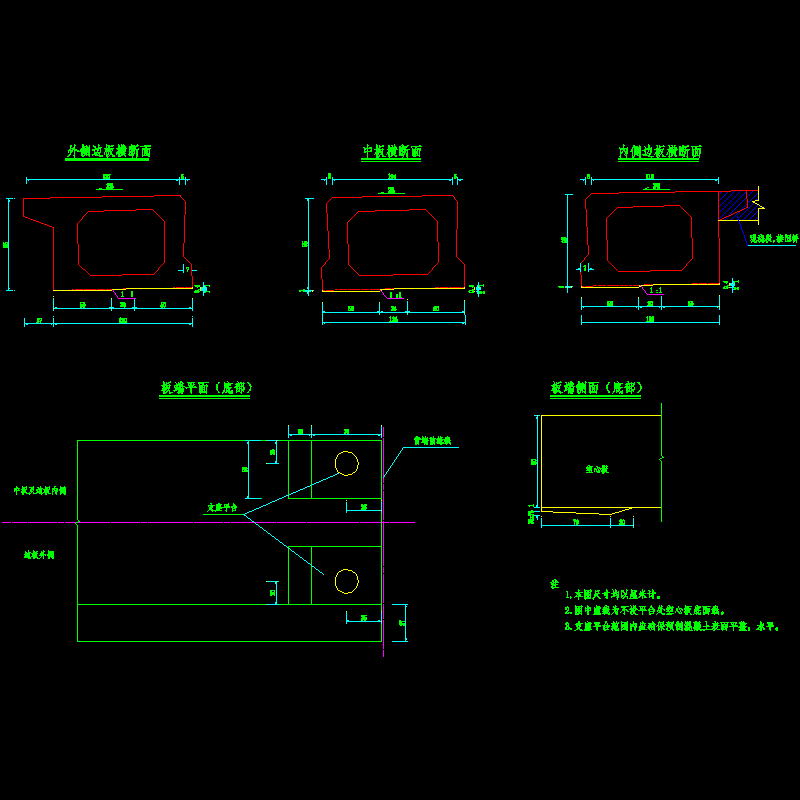

10-简支板板底承托构造图.dwg
10-简支板板底承托构造图.dwg

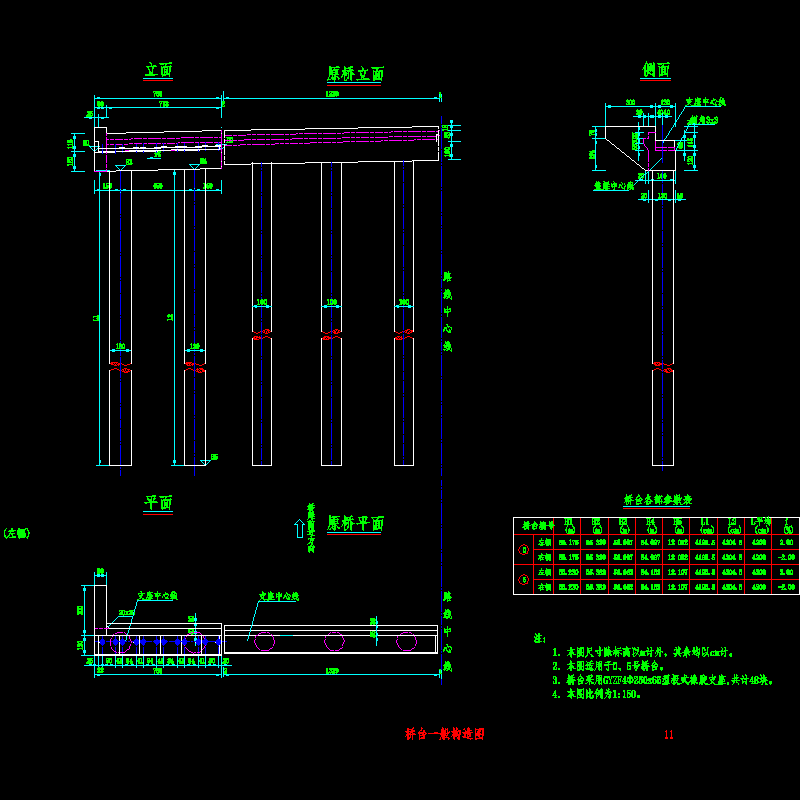

11-桥台一般构造图.dwg
11-桥台一般构造图.dwg

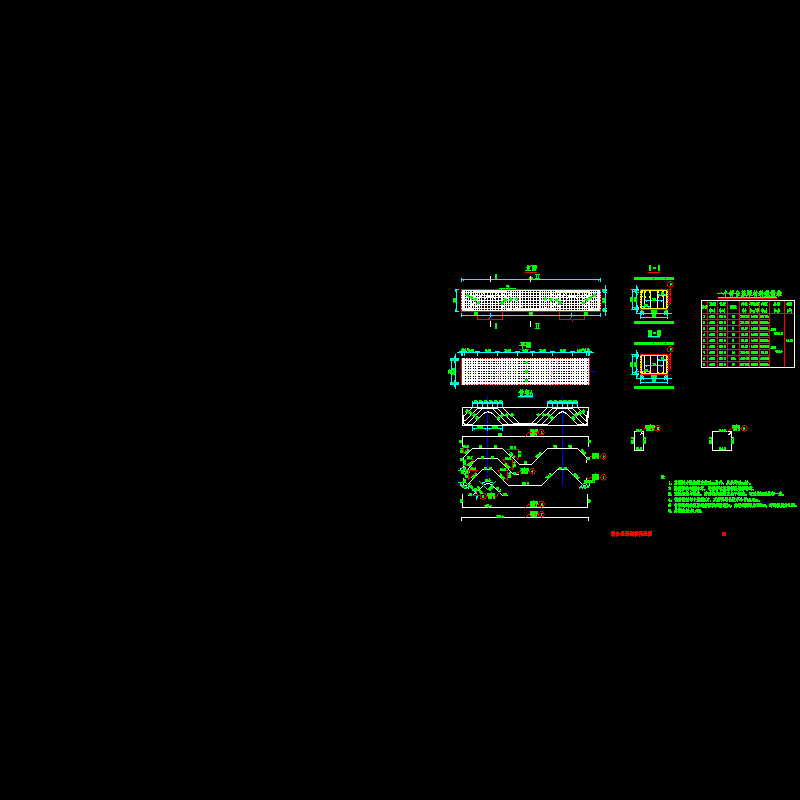

12-桥台盖梁钢筋构造图.dwg
12-桥台盖梁钢筋构造图.dwg
14-桥台垫石20628g.dwg
14-桥台垫石20628g.dwg
15-桥台挡块钢筋构造图.dwg
15-桥台挡块钢筋构造图.dwg
16-桥台桩基础钢筋构造图.dwg
16-桥台桩基础钢筋构造图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-28 22:03:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwscecwdff0f21e.rar

1.15 MB

下载  售价: 100 积分    赚积分
