28层商住楼给排水消防全套CAD施工大样图(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计内容

1、概述:

该项目为安徽省光彩广场B02#楼，为高层住宅，为一类建筑；地下一层，为自行车库；地上二十八层。建筑体积

为：49700M3， 耐火等级为：一级。该项目的消防水泵，消防水池及稳压设备设置在B03#楼地下二层，消防水箱设在

B04#楼顶，共同为小区消防服务。幼儿园部分见幼儿园施工图。该项目单位除标高以米计外，其余尺寸均以毫米计。

2、给水系统:

1）、市政给水管网供水压力为： 0.30MPa。

2）、该项目住宅最高日用水量为：94.5m3 /d，最大小时用水量为：9.84m3/h。

3）、给水系统分区四个区：

a． 一层至四层由室外市政给水管网直接供水；

b． 五至十二层为低区，由低区变频调速泵组供水，供水压力在地下室进入主楼处为：0.46MPa。

c． 十三至二十层为中区，由中区变频调速泵组供水，供水压力在地下室进入主楼处为：0.71MPa。

d． 二十一至二十八层为高区，由高区变频调速泵组供水，供水压力在地下室进入主楼处为：0.96MPa。

4）．低、中、高区给水由B03#楼地下室的变频调速泵组供水。

5）．水表各层设置，每层每单元设置四个DN20旋翼式水表。

5）．管材：

竖井内的立管给水管采用内村塑镀锌钢管，螺纹连接，管道的水压试验压力为：1.5MPa。各层内的给水支管采用PP-R管（S5），热熔连接，安装见02SS405-2，管道的水压试验压力为：0.9MPa。图中所示标高为管中心标高。地面以下穿墙管道应设防水钢套管，穿楼板处应设UPVC套管，套管伸出楼面40mm.

二、图纸展示

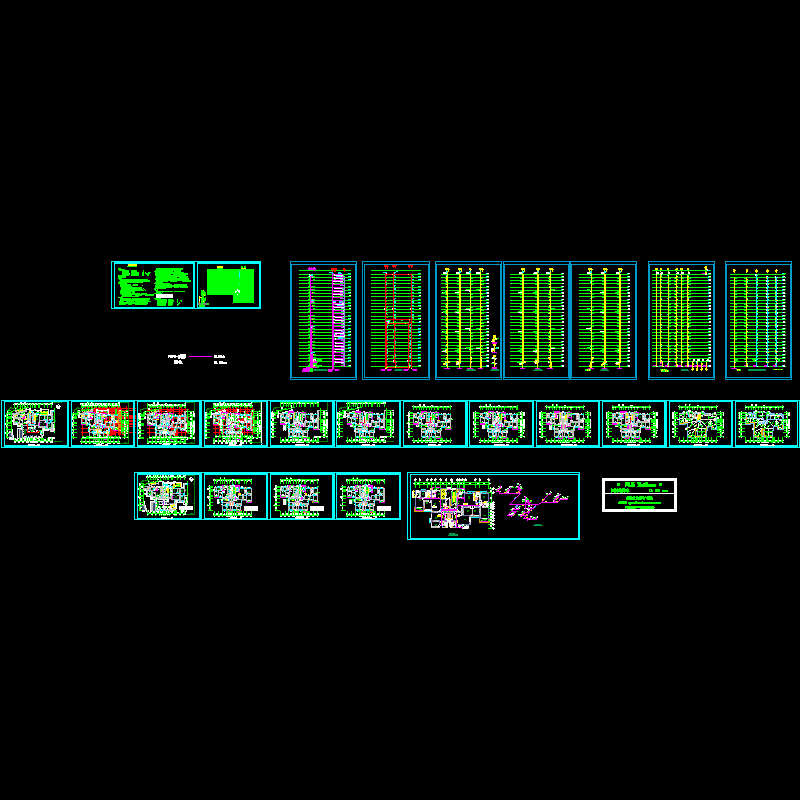

给排水大样图

给排水平面图

给水系统图

喷淋平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 19:57:51上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
