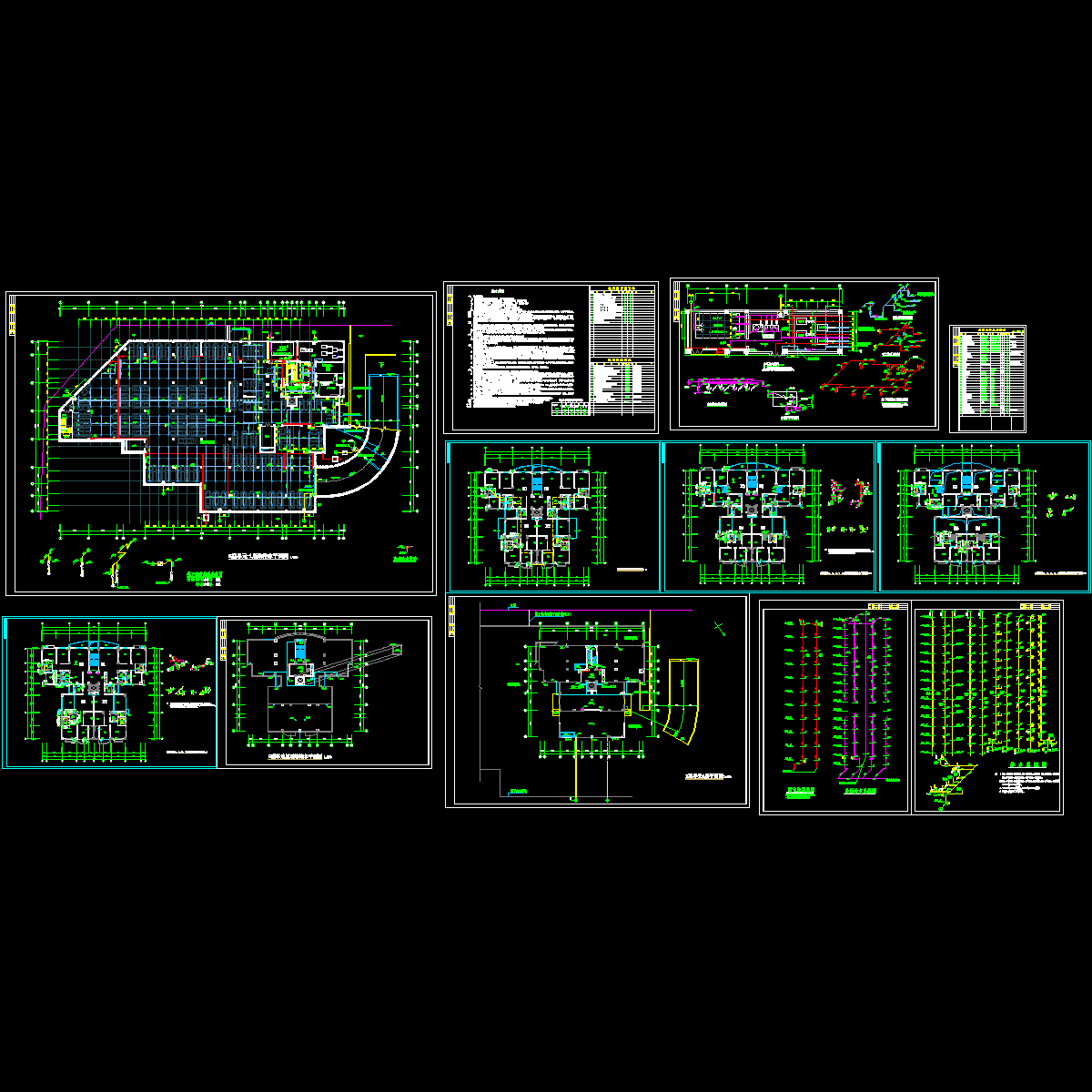

附件详情 该项目水源为室外给水管网,业主提供进水水压为0.38MPa。该项目消火栓系统按建筑高度≤50m 的二类高层住宅设计,消火栓用水量室外15L/s,室内10L/s。 图纸内容包括:1.H型单元-1层给排水平面图 2.设计说明 2.H型单元4、6、8、10层给排水平面图 3.H型单元屋顶给排水平面图 4.H型单元2层给排水平面图 5.H型单元3、5、7、9、11跃层下层给排水平面图 6.H型单元3、5、7、9、11跃层上层给排水平面图 7.H型单元1层平面图 8.消火栓系统图 9.生活给水系统图 10.排水系统图 11.水泵房大样图 12.地下室消火栓系统图 生活给水泵系统图
附件2099v11ec2cecee1d2c1ce2.rar
2020-11-16 19:47 上传
点击文件名下载附件
707.22 KB
下载 售价: 100 积分 赚积分
