11层酒店式公寓给排水CAD图纸(室内消防系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 参考图纸：39张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：水泵,泵房

附件详情

二、设计范围:1.室内给水系统。2.室内污、废水系统。3.室内 消防系统 。4.室内雨水系统。
三、管道系统设计1.给水系统:该住宅利用变频泵供水.2.消防系统：采用落地式带灭火器消防箱，消防箱内配置DN65, 19水枪一只,25m长尼龙衬胶水龙带一条。下面配置3kg装灭火级别为5A的磷酸铵盐灭火器3只。2.室内污、废水系统:建筑物内采用粪便污水与废水合流管道系统，室外采用污水、雨水分流系统。3.雨水系统:屋面的雨水在室外汇集后排入河流。

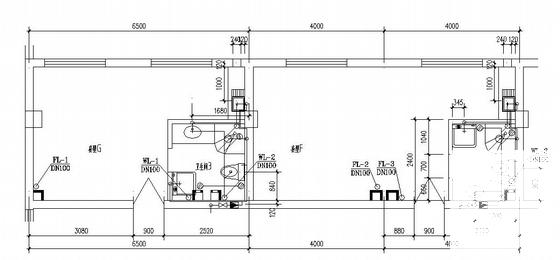

第 1 张图

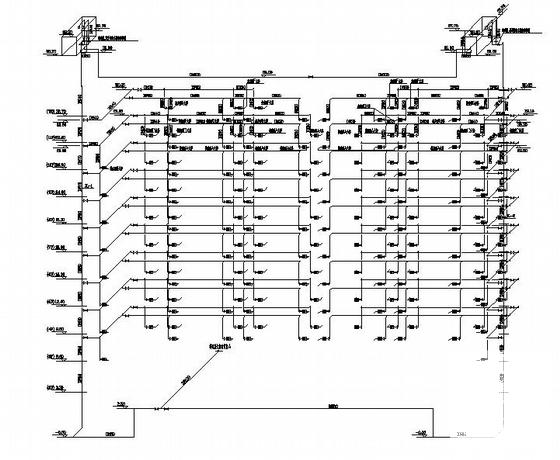

第 2 张图

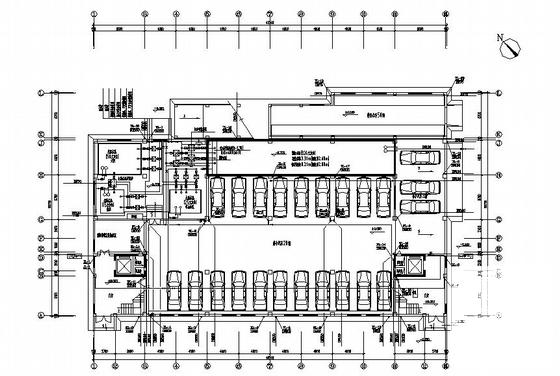

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
