7层酒店给排水消防CAD大样图
附件详情
- 1、首 页
- 2、地下室平面图
- 3、一层平面图
- 4、一层自喷平面图
- 5、二层平面图
- 6、三-六层平面图
- 7、七层平面图
- 8、屋顶平面图
- 9、水泵房及消防水池大样图 消防水泵及消防水池接管系统图
- 10、热交换间大样图 生活热水热交换系统图
- 11、卫生间大样图
- 12、卫生间系统图
- 13、给水系统图
- 14、生活热水系统图
- 15、排水系统图
- 16、消火栓系统图 自喷系统示意图
附件详情
该项目为“成都xxx酒店一期工程”子项。该项目消防水泵接合器、室外消火栓见总图子项。
给水系统
1、冷水系统采用下行上给供水方式，地下室水泵房内设置无负压管网增压稳流给水设备， 用水高峰期市政供水水压不足时为室内管网增压。
2、生活热水系统采用上行下给全日制机械循环方式，换热方式采用水-水换热； 回水管上设置平衡阀，平衡立管回水流量，避免循环回水短流。
这份参考资料主要包括设计说明、给排水平面图、给排水系统图、生活热水系统图、消火栓系统图、自喷系统图、自喷平面图、水泵房及消防水池大样图、消防水泵及消防水池接管系统图、热交换间大样图、生活热水热交换系统图、卫生间大样图、卫生间系统图 等，共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

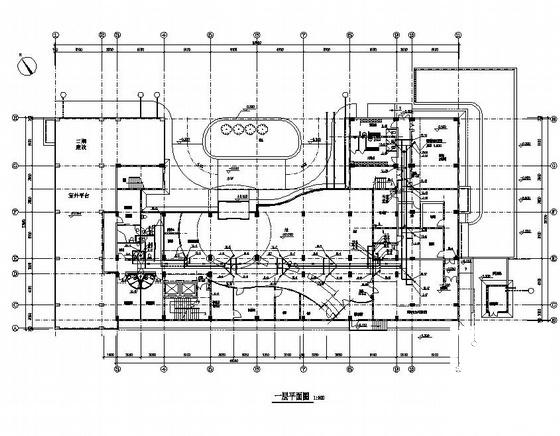

给排水大样图 - 1 -

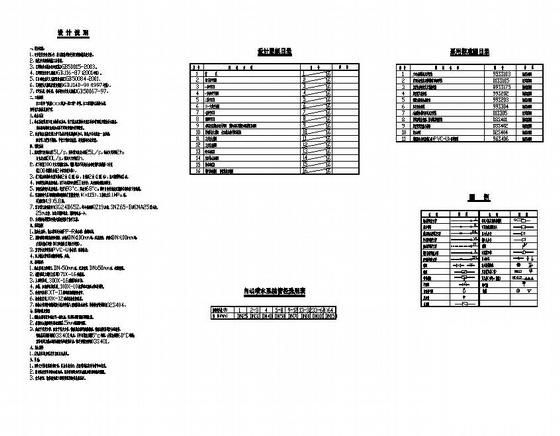

给排水大样图 - 2 -

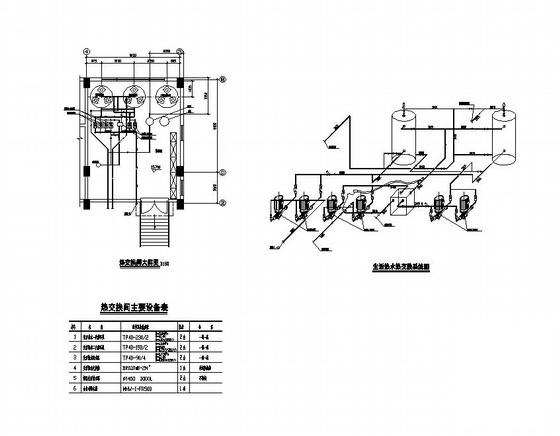

给排水大样图 - 3 -

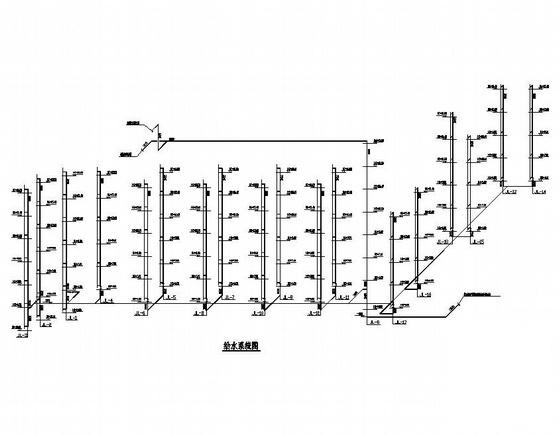

给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
