一份6层酒店给排水消防CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：水箱,卫生间
• 项目所在地：河北

附件详情

• 给排水平面图
• 冷热水干管系统图
• 排水干管系统图
• 排水立管系统图
• 卫生间给排水大样图
• 自喷系统图
• 水箱间管路平面图
• 喷淋平面图
• 消火栓及喷淋管道平面图
• 消火栓平面图
• 消火栓系统图

附件详情

该项目地上层数六层，地下一层，建筑高度22.8米。设计包括室内给、排水系统，消防给水及自喷系统。
，共25张。

排水立管系统图

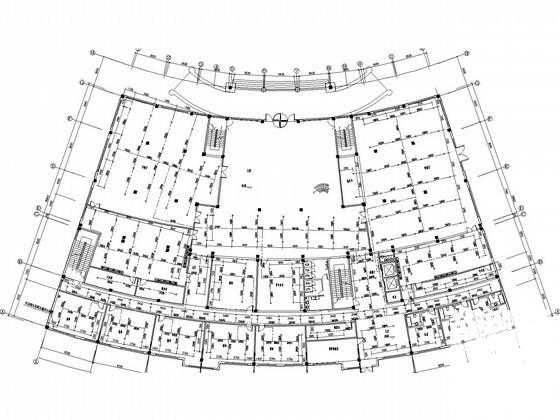

喷淋平面图

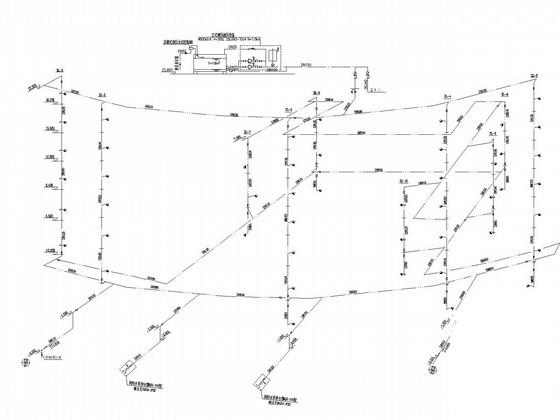

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
