31层酒店式公寓楼给排水消防CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑地上层数：31层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,卫生间
• 项目所在地：安徽

附件详情

• 资料目录
• 图纸说明
• 卫生间布置详图
• 一层~三十一层给排水平面图
• 屋顶（水箱间）给排水平面图
• 一层~三十一层喷淋平面图
• 给水管道系统图
• 喷淋管道系统图
• 雨水管道系统图
• 污水管道系统图
• 消火栓管道系统图

附件详情

本稿件为高层酒店式公寓楼给排水消防施工图纸，为三十一层的酒店式公寓楼，属于主要功能为居住类的一类高层。本图为 给排水施工图 ，内容包括给水，排水，喷淋消防，消火栓消防。
，共29张图纸。

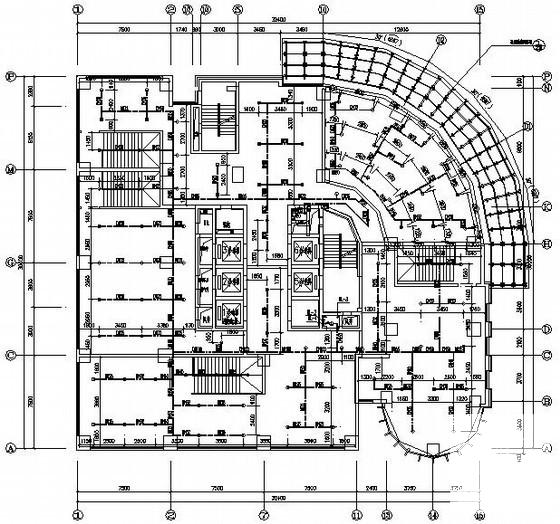

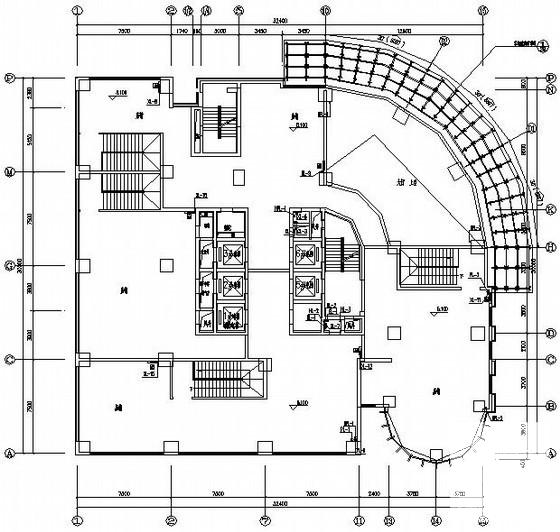

二层给排水平面图

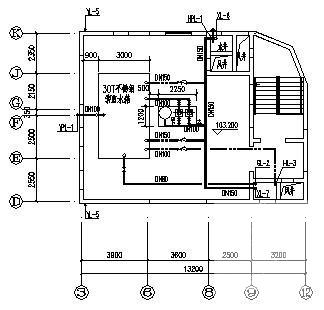

水箱间给排水平面图

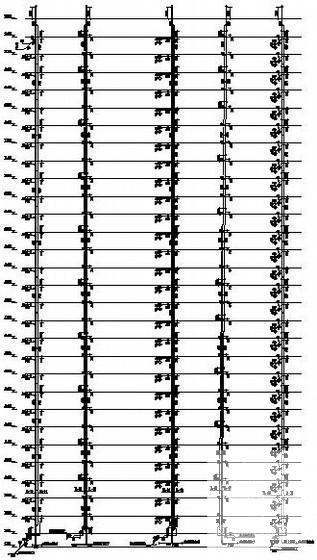

污水管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
