一份17层酒店给排水消防CAD施工图纸（虹吸雨水气体灭火）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：34814.72平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：52张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：四区以上
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 特殊系统：太阳能热水系统,虹吸雨水
• 大样节点：卫生间
• 项目所在地：海南

附件详情

• 设计总说明
• 给排水平面图
• 消防平面图
• 冷热水给水系统图
• 排水系统图
• 雨水系统图
• 消防给水系统图
• 卫生间管道大样图

附件详情

该项目主楼总建筑面积34814.72平方米，其中地下面积992.54平方米。包含大堂、咖啡厅、中餐厅、西餐厅会议室与多功能厅。为一类高层建筑。设计范围为室外给排水、消防等管道系统、小型给排水构筑物。
，共52张。

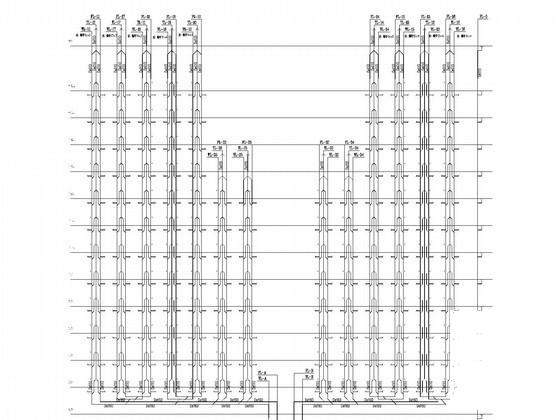

排水系统图

排水系统图

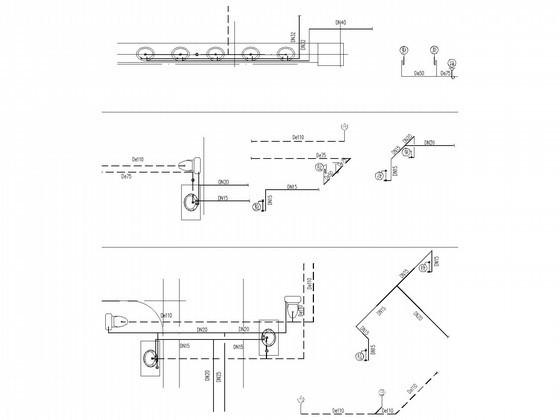

卫生间管道大样图

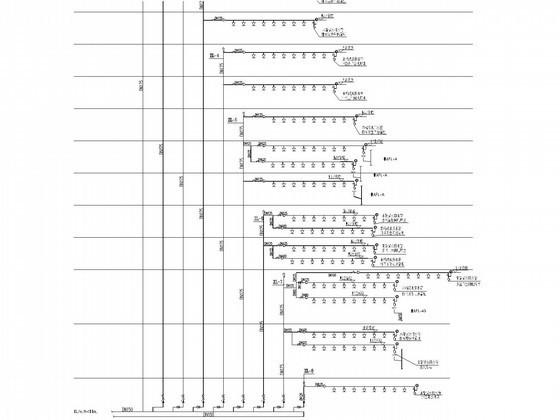

第 1 张图

第 2 张图

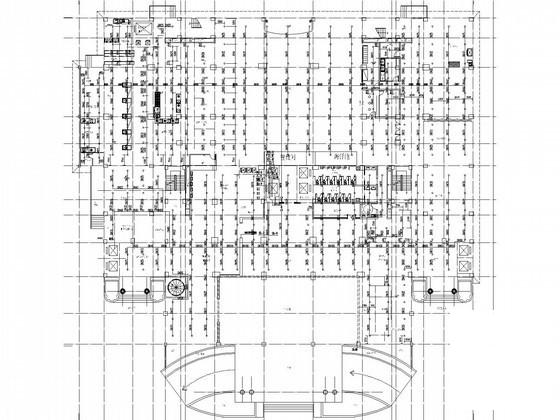

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
