一份24层传媒中心综合楼消防给排水CAD施工图纸（甲级设计院气体灭火系统）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,宾馆,餐饮
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：39177.3平方米
• 建筑地上层数：24层
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,气体灭火,卫生间
• 项目所在地：湖北

附件详情

• 设计说明
• 给水系统原理图
• 热水系统原理图
• 排水系统原理图
• 消防系统 原理图
• 喷淋系统原理图
• 消防平面图
• 给排水平面图
• 喷淋平面图
• 卫生间大样图
• 泵房大样图

附件详情

该项目为一类综合楼，地下一层为地下车库，属二类车库，一楼至五楼为商业、餐馆等，6楼至11楼为办公室，12楼至23楼为宾馆，24楼为会议室，建筑高度92.85米，建筑面积39177.3平方米。
设计范围：建筑红线以内：室内给水排水系统，热水系统室内消火栓系统，自动喷淋系统，建筑灭火器配置。
，共40张。

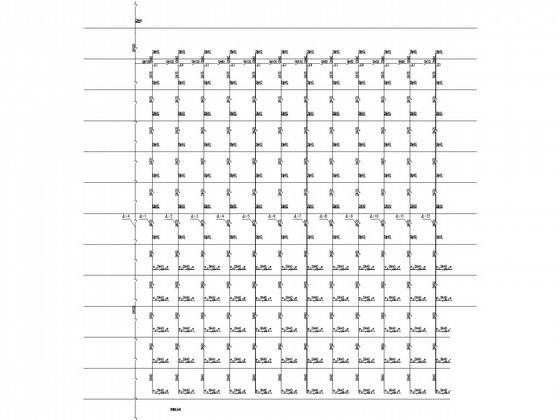

给水系统原理图

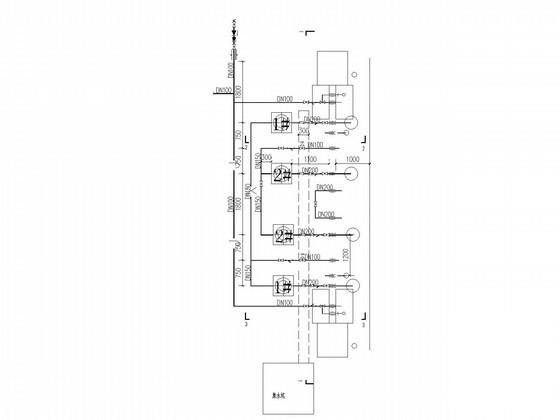

消防水泵房平面图

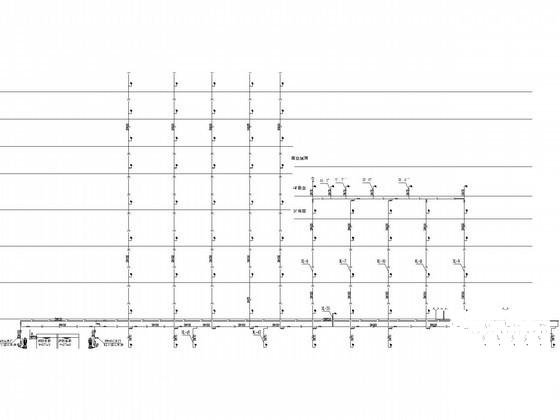

消防系统原理图

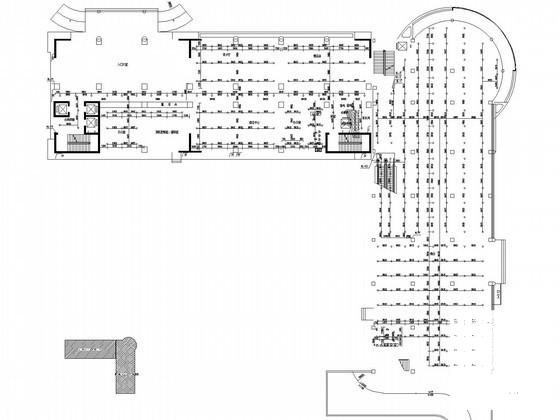

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
