一份11层综合楼给排水消防CAD施工图纸（气体消防系统）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：46486.95平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：稳压泵
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 特殊系统：气体消防
• 大样节点：泵房,气体灭火,卫生间
• 项目所在地：四川

附件详情

• 图例、资料目录
• 给排水设计说明
• 地下室~十一层给排水平面图
• 地下室~十一层自喷平面图
• 卫生间给排水大样图
• 给水系统原理图
• 排水系统原理图
• 地下室给排水系统原理图
• 泵房给排水大样图
• 室外给排水总平面图
• 室外给排水管道高程表

附件详情

本稿件为[四川]综合楼给排水消防施工图纸（含气体 消防系统 ），建筑类别：本单体为综合楼，为一类高层公建，建筑高度41.65m，地上11层，地下1层，-1层为车库，总建筑设计面积：46486.95平米，其中地上部分26570.89平米，地下车库19916.06平米。设计范围：本单体内的给、排水系统、消火栓系统、自动喷淋灭火系统、屋面雨水系统。
，共32张图纸。

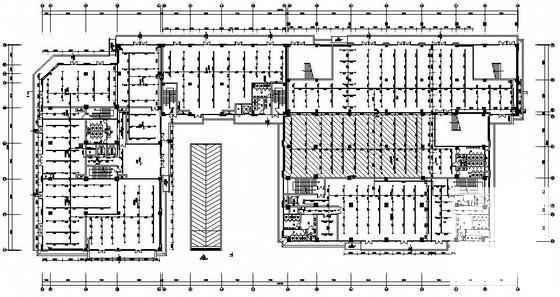

一层给排水平面图

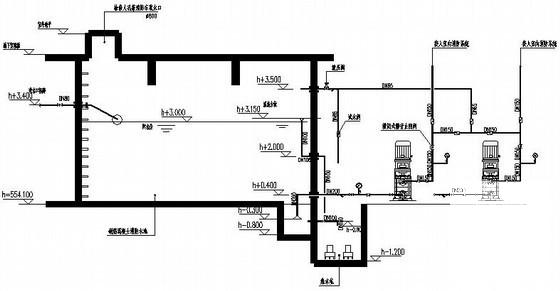

泵房剖面示意图

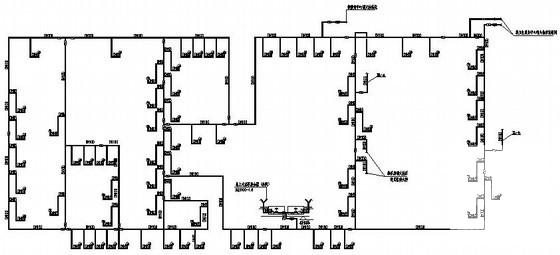

消火栓系统给水原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-2 20:37:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
