一份7层酒店给排水消防CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2476.67平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 项目所在地：广西

附件详情

• 给排水设计施工说明
• 喷淋平面图
• 喷淋系统图
• 消防平面图

附件详情

该项目为酒店，总建筑面积2476.67平方米，建筑层数，地上七层，建筑高度25.02米，耐火等级二级。设计范围包括自动喷淋灭火系统，灭火器。
设有室外消火栓系统、室内消火栓系统、自动喷水灭火系统。
，共21张。

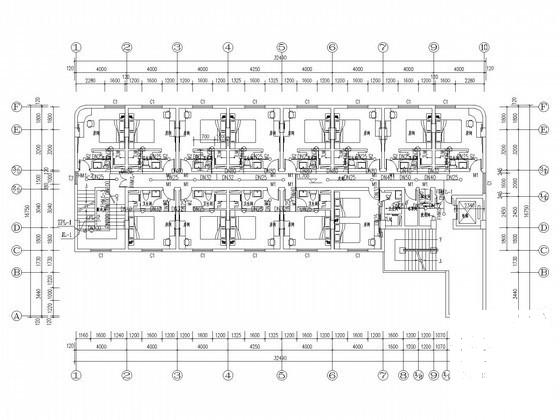

喷淋平面图

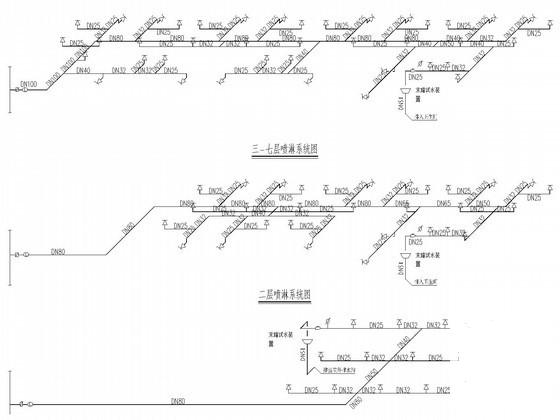

喷淋系统原理图

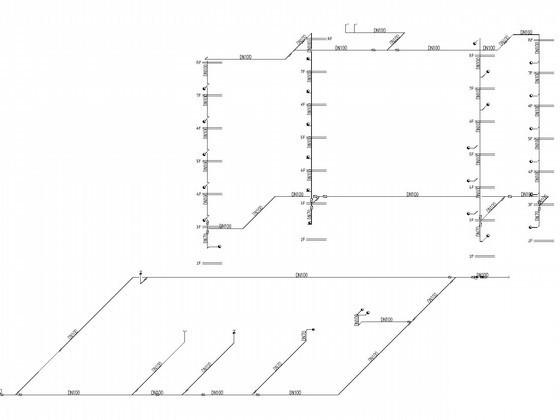

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
