一份34层商住楼给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-17 23:21:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:29386.10平方米
  • 建筑地上层数:34层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:人防,其它
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 热水供应方式:局部热水供应
  • 项目所在地:河北

附件详情

  • 给水排水设计说明
  • 地下二层~三十四层给排水平面图
  • 屋顶给排水平面图
  • 给水系统图
  • 排水系统图
  • 消防系统
  • 冷凝水系统图、消防集水坑系统图
  • 人防给排水设计说明
  • 一单元一层喷淋平面图
  • 一单元二层喷淋平面图

附件详情

本稿件为[河北]高层商住楼给排水消防全套施工图纸,建筑面积为29386.10平方米,建筑高度为98.90m,室内外高差为0.30米。设计范围:该项目红线以内室内给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、空调凝结水系统及建筑灭火器的配置等的设计。
,共27张图纸。

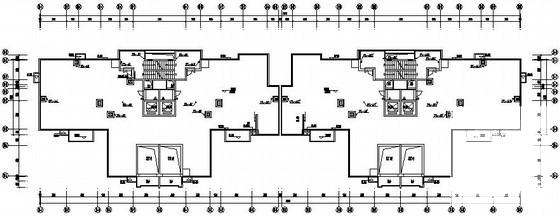

屋顶给排水平面图

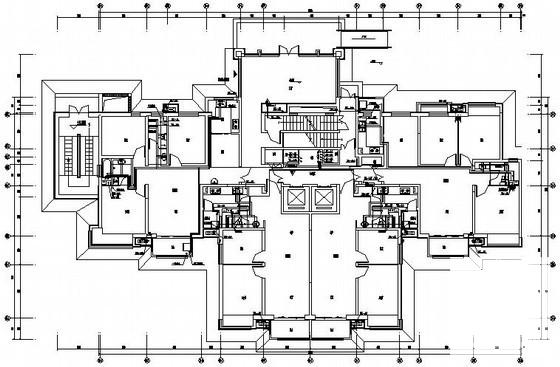

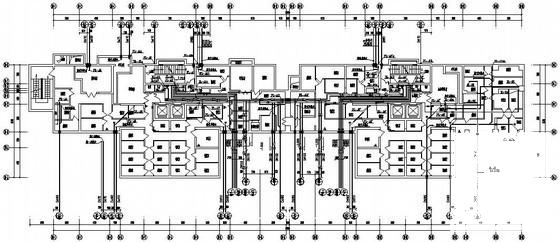

二单元一层给排水平面图

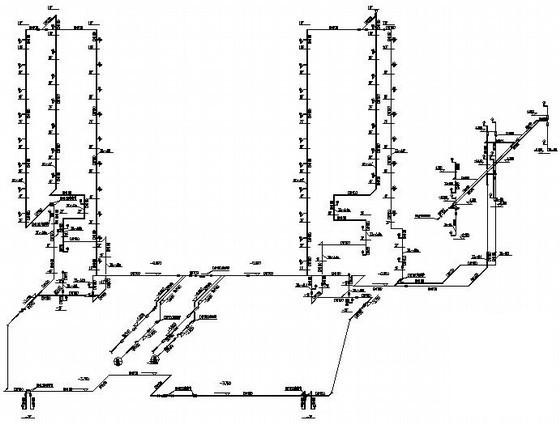

消防系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 23:21:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0f2cdd1ddcc2sfcf.rar

2.71 MB

下载  售价: 100 积分    赚积分
